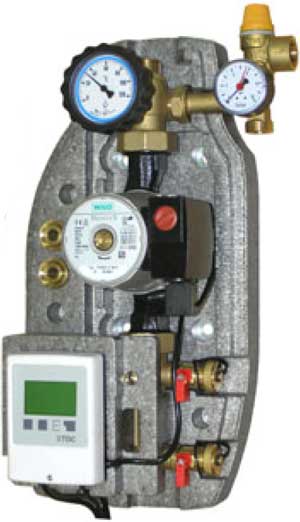

Gruppo di pompaggio S1 Solar 10 con centralina

Questi speciali gruppi preassemblati integrano le  speciali centraline solari STDC con guscio isolante permettono un montaggio veloce e professionale.

Si installa in meno di mezz'ora il suo design innovativo e compatto lo rende moderno ed elegante.

Una speciale staffa posteriore metallica fissa il gruppo all'isolamento e consente una facile installazione sia alla parete che al bollitore.

Componenti del gruppo di pompaggio

Fornito di serie con pompa ad alta prevalenza Wilo 25/6.

Flussimetro tarabile con valvole di carico e scarico impianto.

Valvola sfera ritorno con maniglia blu e termometro 0-120°C
Valvola di non ritorno apertura 10 mbar con meccanismo di esclusione manuale

Raccordo a T completo di valvola di sicurezza 6 bar, manometro 0-10 bar, attacco 3/4 G per allaccio vaso espansione.

Box di isolamento in EPP completo di piastra in acciaio zincato per il fissaggio a parete o su accumulo.

Temperatura massima di esercizio 120 °C (breve periodo 160 °C per 20 s.).

Valvola di non ritorno

Questa speciale valvola di non ritorno inserita all'interno sia del ramo di mandata che nel ramo di ritorno, evita circolazioni parassite e basse perdite di carico.

E' possibile escluderla in caso di manutenzione. (es. svuotamento dell'impianto)

Regolatore di portata

I vari modelli offrono vantaggi importanti, quali la presenza di un pratico regolatore di portata che consente un agevole messa in funzione dell'impianto. Esso infatti riporta i rubinetti di carico /scarico in posizione ravvicinata, minimizzando così l'aria residua in circolazione dopo l'operazione di carico.

• Valvola a sfera flangiata a 3 vie DN20 con valvola di non ritorno 10 mbar (la valvola di non ritorno può essere esclusa ruotando la maniglia di 45°) provvista di maniglia porta termometro
• (termometro con anello blu; 0°C-120°C).

• Gruppo di sicurezza 6 bar con manometro

Centralina precablata STDC

Questo sistema ibrido integra ad'un impiantistica tradizionale la tecnologia moderna delle centraline STDC, precablata con cavo di alimentazione, sonde e connessione pompa.

Visualizza le caratteristiche della centralina

Pompa di ricircolo  Wilo star Rs 25/6 integrata

La pompa di circolazione RS con funzionamento a rotore bagnato con attacco a bocchettoni è l'ideale per ogni tipo di impianto di riscaldamento acqua, dagli impianti di circolazione industriali, ai sistemi per acqua fredda e climatizzazione.

Comodo e pratico grazie alle 3 velocità impostabili per l'adattamento del carico. Il sistema è tutto precablato e pronto per l'uso.

Caratteristiche tecniche

Per i clienti OEM vengono personalizzate etichette, manuali ed

eventualmente i colori dei gusci.

 Scarica le istruzioni di montaggio del gruppo di pompaggio solare 1 via (133.05 kB)
