Stazione di pompaggio preassemblate S2 Solar 30 con centralina

Questo gruppo di pompaggio solare si differenzia dalla gamma grazie all'inserimento della centralina TDC3 che permette la regolazione e la semplice lettura di tutto il sistema in maniera elementare e precisa.

Il gruppo viene utilizzato per il trasporto del fluido dai pannelli solari allo scambiatore dell'utilizzatore. Un prodotto innovativo preassemblato e già configurato. Il guscio isolante e facilmente smontabile permette di accedere a tutti i componenti.

Si installa in meno di mezz'ora il suo design innovativo e compatto lo rende moderno ed elegante.

Una speciale staffa posteriore metallica fissa il gruppo all'isolamento e consente una facile installazione sia alla parete che al bollitore.

Componenti del gruppo di pompaggio:

Fornito di serie con pompa ad alta prevalenza Wilo 25/6.

Centralina di facile configurazione e lettura TDC3

Flussimetro tarabile con valvole di carico e scarico impianto.

Valvola sfera ritorno con maniglia blu e termometro 0-120°C
Valvola di non ritorno apertura 10 mbar con meccanismo di esclusione manuale.

Raccordo a T completo di valvola di sicurezza 6 bar, manometro 0-10 bar,

Attacco 3/4 G per allaccio vaso espansione.
Raccordo a T con pozzetto portasonda ø 6 mm.
Valvola sfera mandata maniglia rossa e termometro 0-120°C.
Completo di valvola di non ritorno con apertura 10 mbar .
Degasatore in ottone con sfiato manuale.

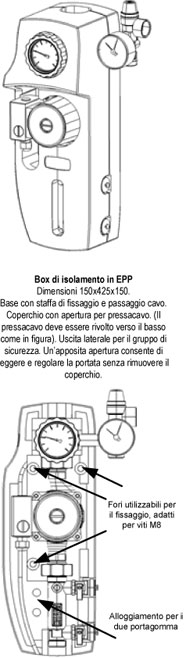

Box di isolamento in EPP.

completo di piastra in acciaio zincato per il fissaggio a parete o su accumulo.

Temperatura massima di esercizio 120 °C (breve periodo 160 °C per 20 s.)

Interasse connessioni 125 mm.

Valvola di non ritorno

Questa speciale valvola di non ritorno inserita all'interno sia del ramo di mandata che nel ramo di ritorno, assicura tenute e basse perdite di carico a vantaggio dell'efficienza del sistema.

E' possibile escluderla in caso di manutenzione (es. svuotamento dell'impianto)


Regolatore di portata

I vari modelli offrono vantaggi importanti, quali la presenza di un pratico regolatore di portata che consente un agevole messa in funzione dell'impianto. Esso infatti riporta i rubinetti di carico /scarico in posizione ravvicinata, minimizzando così l'aria residua in circolazione dopo l'operazione di carico.

• Valvola a sfera flangiata a 3 vie DN20 con valvola di non ritorno 10 mbar (la valvola di non ritorno può essere esclusa ruotando la maniglia di 45°) provvista di maniglia porta termometro
• (termometro con anello blu; 0°C-120°C).

• Gruppo di sicurezza 6 bar con manometro

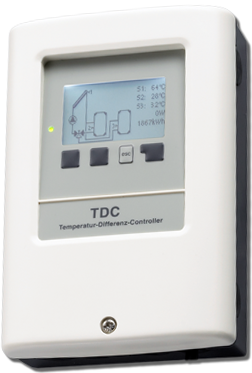

Centralina precablata TDC3

Questo sistema ibrido integra ad'un impiantistica tradizionale la tecnologia moderna delle centraline TDC, precablata con cavo di alimentazione, sonde e connessione pompa.

Visualizza le caratteristiche della centralina

TDC3

Pompa di ricircolo  Wilo star Rs 25/6 integrata

La pompa di circolazione RS con funzionamento a rotore bagnato con attacco a bocchettoni è l'ideale per ogni tipo di impianto di riscaldamento acqua, dagli impianti di circolazione industriali, ai sistemi per acqua fredda e climatizzazione.

Comodo e pratico grazie alle 3 velocità impostabili per l'adattamento del carico. Il sistema è tutto precablato e pronto per l'uso.

Caratteristiche tecniche

Per i clienti OEM vengono personalizzate etichette, manuali ed

eventualmente i colori dei gusci.

Scarica il manuale  gruppo di pompaggio S2 Solar 30 + centralina TDC3
