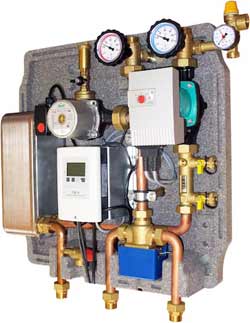

Stazione di pompaggio preassemblate con scambiatore

Questo gruppo di pompaggio solare  è il top della gamma, grazie all'inserimento della centralina TDC4 che permette la regolazione e la semplice lettura di tutto il sistema in maniera elementare e precisa.

Un sistema preassemblato che permette il trasferimento del calore prodotto da un impianto solare con modalità High Flow e Low Flow.Può essere abbinamento a 1 o 2 accumulatori inerziali o direttamente verso i serbatoi acqua calda sanitaria.

Viene fornito già isolato e precablato, con centralina programmata, consente un veloce e semplice montaggio. Il guscio isolante e facilmente smontabile permette di accedere a tutti i componenti.

Si installa in meno di mezz'ora il suo design innovativo e compatto lo rende moderno ed elegante.

Una speciale staffa posteriore metallica fissa il gruppo all'isolamento e consente una facile installazione sia alla parete che al bollitore.

Componenti del gruppo di pompaggio

Fornito di serie con pompa ad alta prevalenza Wilo stratos 25/1-8.

Centralina di facile configurazione e lettura TDC4

Misuratore/regolatore di portata con valvola di carico e scarico impianto. Alternativamente flussimetro digitale.

Valvola sfera ritorno con maniglia blu e termometro 0-120°C
Valvola di non ritorno apertura 10 mbar con meccanismo di esclusione manuale

Gruppo di sicurezza 6 bar con manometro ø50 mm 0-10 bar con collegamento 3/4” maschio per vaso di espansione.
Raccordo a T con pozzetto portasonda ø 6 mm.
Valvola sfera mandata maniglia rossa e termometro 0-120°C
Degasatore in ottone con valvola automatica di sfiato aria.

Scambiatore a piastre saldobrasato in acciaio AISI 316 per potenze differenti.

Box di isolamento in EPP completo di piastra in acciaio zincato per il fissaggio a parete o su accumulo.

Valvola di non ritorno

Questa speciale valvola di non ritorno inserita all'interno sia del ramo di mandata che nel ramo di ritorno, assicura tenute e basse perdite di carico a vantaggio dell'efficienza del sistema.

E' possibile escluderla in caso di manutenzione (es. svuotamento dell'impianto)


Regolatore di portata

I vari modelli offrono vantaggi importanti, quali la presenza di un pratico regolatore di portata che consente un agevole messa in funzione dell'impianto. Esso infatti riporta i rubinetti di carico /scarico in posizione ravvicinata, minimizzando così l'aria residua in circolazione dopo l'operazione di carico.

• Valvola a sfera flangiata a 3 vie DN20 con valvola di non ritorno 10 mbar (la valvola di non ritorno può essere esclusa ruotando la maniglia di 45°) provvista di maniglia porta termometro
• (termometro con anello blu; 0°C-120°C).

• Gruppo di sicurezza 6 bar con manometro

Centralina precablata TDC4

Questo sistema ibrido integra ad'un impiantistica tradizionale la tecnologia moderna delle centraline TDC, precablata con cavo di alimentazione, sonde e connessione pompa.

Visualizza le caratteristiche della centralina

TDC4

Pompa di ricircolo  Wilo stratos Rs 25/6 integrata

La pompa di circolazione RS con funzionamento a rotore bagnato con attacco a bocchettoni è l'ideale per ogni tipo di impianto di riscaldamento acqua, dagli impianti di circolazione industriali, ai sistemi per acqua fredda e climatizzazione.

Comodo e pratico grazie alle 3 velocità impostabili per l'adattamento del carico. Il sistema è tutto precablato e pronto per l'uso.

Scambiatore a piastre

Il gruppo, c, preleva calore attraverso il circuito primario (solare),
convogliandolo nello scambiatore.

L’energia termica viene quindi trasferita sul circuito secondario sul quale è presente una valvola deviatrice.
E’ così possibile la realizzazione di molteplici configurazioni impiantistiche

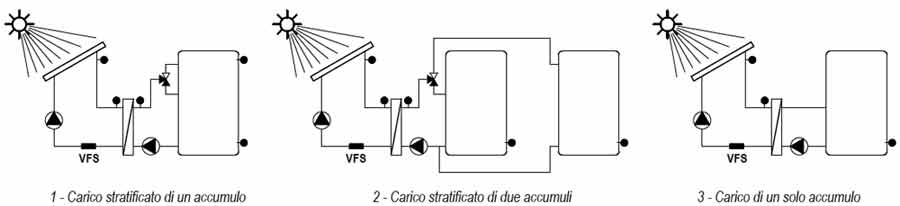

Connessione ad uno o due accumulatori inerziali

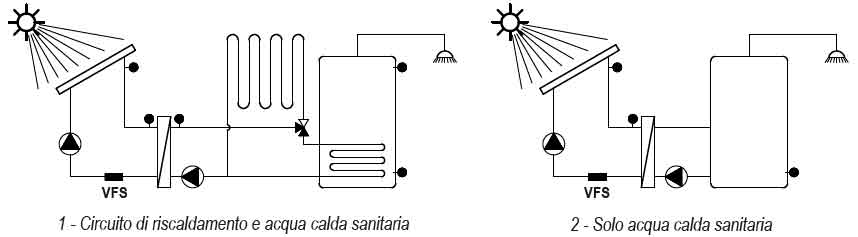

Connessione a sistemi per produzione di acqua calda sanitaria (ACS)

Caratteristiche tecniche

Per i clienti OEM vengono personalizzate etichette, manuali ed

eventualmente i colori dei gusci.
