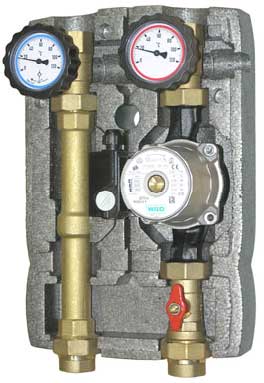

Modello diretto per alte temperature pompa Wilo para 30/8

Il gruppo di pompaggio per impianti di riscaldamento a 2 vie viene utilizzato per spingere il fluido direttamente dal generatore all'interno dell'impianto di riscaldamento. Un prodotto innovativo, preassemblato e già configurato, particolarmente indicato nei sistemi di riscaldamento radiante.

Il guscio isolante facilmente smontabile permette di accedere a tutti i componenti.
Si installa in meno di mezz'ora il suo design innovativo e compatto lo rende moderno ed elegante.

Una speciale staffa posteriore metallica fissa il gruppo all'isolamento e consente una facile installazione sia alla parete che al bollitore.

Componenti del sistema:

Fornito di serie con pompa ad alta prevalenza Wilo para 30/8.

Valvola a sfera DN 20 con maniglia a T

Valvola a sfera flangiata DN 20 con maniglia rossa e termometro 0-120°C
Valvola sfera ritorno  con maniglia blu e termometro 0-120°C

Completa di valvola di non ritorno con apertura 18 mbar con meccanismo di esclusione manuale
Valvola by-pass di sovrapressione 0÷0,5 bar..
Tubo di connessione in ottone
Raccordo a T per valvola miscelatrice.
Box di isolamento in EPP completo di piastra in acciaio zincato per il fissaggio a parete o su accumulo.

Temperatura massima di esercizio 110 °C.  Interasse connessioni 125 mm. Kvs 21,0.

Valvola di chiusura del gruppo di pompaggio

Questa valvola consente la chiusura del flusso del modulo di mandata.

La valvola viene utilizzata per regolare la temperatura ad un valore variabile.

Caratteristiche

• Corpo in ottone
• Attacchi filettati

Pompa di ricircolo Wilo para 30/8

Le pompe wilo considerate come le migliori sul mercato per qualità, vengono integrate nei nostri sistemi di pompaggio.

Grazie al suo sistema di controllo elettronico, al motore ed all'idraulica derivanti dalla più recente tecnologia è in grado di risparmiare energia fino al 50% rispetto ai circolatori standard non controllati elettronicamente.

la pompa Wilo 30/8 è ideale per ogni tipo di impianto di riscaldamento acqua, dagli impianti di circolazione industriali, ai sistemi per acqua fredda e climatizzazione.

Valvola a sfera con termometro

Questa speciale valvola a sfera flangiata in ottone, integra un termometro per la visualizzazione della temperatura del flusso di mandata e ritorno.

Caratteristiche

• Termometro con anello rosso; 0°C-120°C).
• Sfiato aria

Caratteristiche tecniche

CAMPO D'IMPIEGO:
Per potenza fino a 50 kW e portata massima di 2150 l/h.
Delta T raccomandato: 20°C. Valore Kv: 8,0.
Dati indicativi calcolati con un circolatore di prevalenza 6 m.
Per un dimensionamento preciso fare riferimento ai diagrammi nella sezione tecnica.

Per i clienti OEM vengono personalizzate etichette, manuali ed

eventualmente i colori dei gusci.

 Scarica le istruzioni di montaggio dei gruppi di pompaggio (255.22 kB)
