Stazione produzione ACS fino 20 l/min
Produzione istantanea acqua calda sanitaria
Utilizzabile per impianti di uso domestico fino a piccole comunità, questo dispositivo per la produzione di acqua calda istantanea viene utilizzato per applicazioni su accumuli inerziali collegati a fonti come pompe di calore, caldaie a biomasse e sistemi solari.
La produzione di ACS avviene in modo istantaneo, tramite lo scambiatore a piastre saldobrasate evitando fenomeni batterici.
La variazione di portata richiesta viene letta istantaneamente da un sensore digitale che fornisce all'elettronica le informazioni di portata e temperatura, modulando conseguentemente la velocità del circolatore.
Vantaggi della stazione per acs
- Bassissime perdite di carico.
- Avvio del circolatore con portate inferiori a 1 l/min grazie al pressostato differenziale
- Niente collegamenti elettrici: il dispositivo è precablato e testato in fabbrica
- Semplice regolazione della temperatura, con la manopola graduata del miscelatore
- Lo scambiatore può essere rimosso con facilità per manutenzione e/o pulizia
- Completamente isolato termicamente con guscio in PPE (398 x 500 x 207 mm)
- Piastra metallica posteriore per una facile installazione sia a parete che al puffer
- Il gruppo viene fornito con estremità “a bocchettone” da 3/4” maschio
Caratteristiche tecniche
Pressione massima ammissibile: 6 bar
Temperatura d’esercizio: 2 ÷ 95 °C
Perdita di carico nel circuito secondario alla portata di 20 l/min (modello 50 kW): 3 mH2O

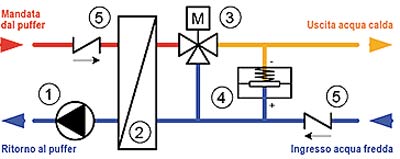

- Circolatore
- Scambiatore di calore a piastre
- Valvola miscelatrice termostatica
- Pressostato differenziale
- Valvola di non ritorno
CAMPO D’IMPIEGO
Per potenza massima di 100 kW e portata fino a 20 l/min.
Temperatura nominale di mandata del puffer: 60 °C.
Temperatura nominale di ingresso dalla rete idrica: 10 °C.
Temperatura di produzione ACS nominale 45 °C, regolabile da 30 °C a 70 °C.
| Portata | Temp. primario | Temp. secondario | Kw |
| 1-20 l/m | 60/35°C | 10/45°C | 50 |
Per i clienti OEM vengono personalizzate etichette, manuali ed eventualmente i colori dei gusci.
Scarica le istruzioni di montaggio dei gruppi per acqua calda sanitaria (258.17 kB)
