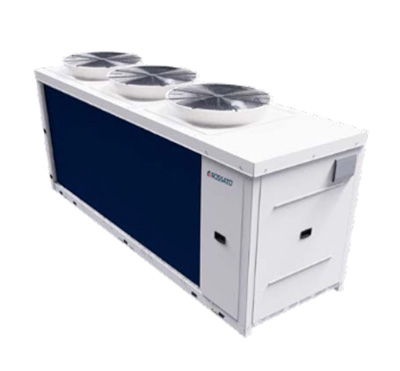

Pompa di calore Air Inverter II Maxi
Air Inverter II Maxi è la pompa di calore per grandi impianti.
Disponibili in 4 grandezze da 25kW a 62kW, vantano ottime prestazioni ed estesi limiti di funzionamento in riscaldamento e raffrescamento.
AIR INVERTER II MAXI può essere utilizzata in inverno per il riscaldamento con temperature esterne fino a -15 °C e in estate per il raffrescamento con temperature esterne fino a 45 °C.
Questo permette di utilizzare la pompa di calore tutto l’anno e di adattarsi in modo ottimale alle configurazioni di impianto con pannelli radianti e unità terminali sia in edifici nuovi sia in ambito di ristrutturazione.
Descrizione
Nuovo refrigerante R32
La nuova gamma di pompe di calore Air Inverter II è caricata con gas refrigerante R32 per garantire elevate performance con basso impatto ambientale, in accordo con quanto richiesto dal Regolamento Europeo EU f-gas regulation (517/2014).
- Basso GWP ovvero minori emissioni di anidride carbonica
- Migliori prestazioni in condizioni estreme
- Minore carica refrigerante
- Alto coefficiente di scambio termico
Protezione dal freddo e ghiaccio
Il sistema evoluto anti-ghiaccio (sotto-raffreddamento) previene la formazione di ghiaccio alla base della batteria esterna, riducendo in modo sensibile il numero dei cicli di sbrinamento ed evitando cali di resa della pompa di calore.
Una valvola speciale per lo sbrinamento ne riduce i tempi fino a quattro minuti. Il risultato è un’efficienza stagionale molto elevata.
Valvola di espansione elettronica
Air Inverter II Maxi è dotata della valvola di espansione elettronica.
Questa valvola si adatta in modo rapido e preciso all'effettivo carico richiesto, consentendo una regolazione stabile ed accurata ed il funzionamento ottimale del compressore.
Ne deriva un aumento dell'efficienza rispetto alle tradizionali valvole meccaniche ed una maggiore durata dei compressori.
Alta efficienza con il compressore DC inverter
Il compressore inverter a corrente continua è il cuore della pompa di calore.
La tecnologia ad inverter consente di variare la frequenza di alimentazione del motore elettrico che aziona il compressore, permettendo di funzionare in modo proporzionale alle effettive esigenze dell’impianto.
-> Contattaci per informazioni o preventivo
Circolatore a magneti permanenti
Il circuito idraulico è completato dalla pompa con motore EC a magneti permanenti e con regolazione elettronica.
La tecnologia del circolatore consente la modulazione automatica della portata d'acqua in funzione della richiesta e delle perdite di carico dell'impianto.
In questo modo si evitando sprechi e inutili sollecitazioni alle tubazioni e agli altri componenti installati e contribuendo a garantire l'elevata efficienza dell'unità.
Silenziosa e performante
Con i ventilatori DC a controllo elettronico e velocità variabile, Air Inverter II Maxi è particolarmente silenziosa a carico parziale. I ventilatori sono alloggiati in boccagli sagomati aerodinamicamente e le pale sono state ottimizzare per aumentare l’efficienza e minimizzare il livello sonoro, e sono dotati di griglie antinfortunistiche.
Il vantaggio che ne deriva è la pressione sonora ridotta fino a 8 dB(A) rispetto al funzionamento a pieno carico.
Caratteristiche e modelli
Modello | COP* | EER** | Qt* kW |
Qt1** kW |
Alimentazione V/Ph/Hz |
25T | 4,17 | 4,28 | 25,30 | 29,90 | 400/3+N/50 |
32T | 4,16 | 3,62 | 32,00 | 38,90 | 400/3+N/50 |
50T | 4,01 | 3,83 | 48,60 | 57,70 | 400/3+N/50 |
61T | 3,90 | 3,23 | 62,00 | 75,60 | 400/3+N/50 |
Progettazione
Componenti efficienti
- Temperatura di mandata fino a 55°C
- Funzionamento in riscaldamento fino a -15°C esterni
- Funzionamento in raffreddamento fino a 45°C esterni
- Compressori con tecnologia DC inverter, gas R32a
- Valvola di espansione elettronica
- Ventilatori con motore DC e tecnologia inverter
- Ventilatori alloggiati in boccagli con profilo aerodinamico
- Centralina digitale di controllo e programmazione
- Scambiatori con superficie di scambio maggiorata
- Batteria alettata con speciale trattamento idrofilico
- Gestione dinamica degli sbrinamenti
- Sistema di protezione dal ghiaccio alla base della batteria
- Regolazione con temperatura scorrevole
- Gestione integrazione in riscaldamento
Caratteristiche pompe di calore Air Inverter II Maxi
Limiti di funzionamento

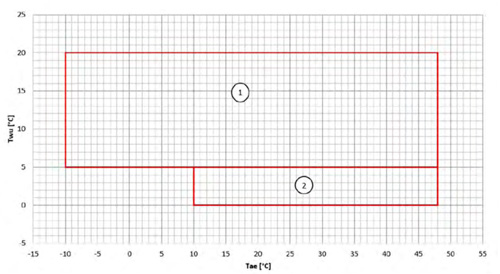

Intervallo operativo di raffreddamento

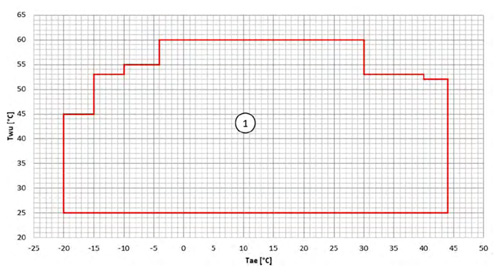

Intervallo operativo di riscaldamento
Intervallo operativo acqua calda sanitaria

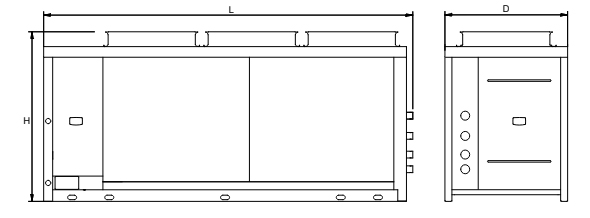

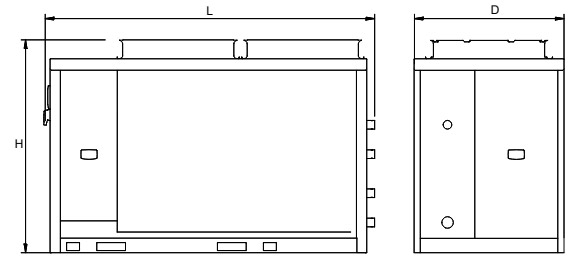

Dimensionali
Modello | L mm |
D mm |
H mm |
P kg |
25T | 1.875 | 1.005 | 1.176 | 300 |
32T | 1.875 | 1.005 | 1.176 | 300 |
50T | 2.218 | 1.057 | 1.339 | 480 |
61T | 2.218 | 1.057 | 1.339 | 480 |
Schemi
Air Inverter II MAXI dedicato al collettore da 2 circuiti miscelati per il sistema radiante e un circuito diretto per il fancoil.
Air Inverter MAXI collegato a 2 valvole a 3 vie per il cambio stagione, stazione di produzione acqua calda sanitaria Aqualda e caldaia a gas di supporto.
