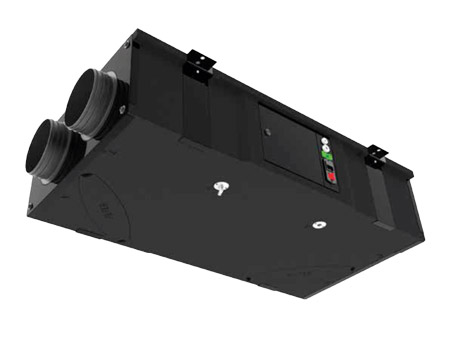

Ventilazione meccanica con recupero di calore CP 120
Altair CP 120 è il sistema di ventilazione meccanica per abitazione singola. Di piccole dimensioni è in grado di ricambiare in maniera efficiente l'aria nella vostra abitazione.
Altair CP 120 è un sistema di ventilazione meccanica per edifici civili, per uffici e per piccolo terziario; prevede la possibilità di canalizzare sia in immissione che in ripresa, con un'installazione compatta e in poco spazio.
E' semplice da installare e da utilizzare con il pratico comando con selezione velocità di funzionamento.
La macchina assicura aria salubre e fresca anche con le finestre chiuse.
Descrizione
Caratteristiche tecniche
- Portata nominale 100 - 200 m3/h
- Dimensioni compatte ed altezza ribassata
- Installazione orizzontale a pavimento o soffitto
- Scambiatore di calore in polipropilene a flussi incrociati
- Elevati rendimenti nel recupero di calore sensibile (fino a 95%)
- Ventilatori centrifughi con motori elettronici a basso consumo
- Filtri di classe G2 per aria di estrazione
- Filtri di classe F6 a bassa perdita di carico per aria di rinnovo
- Connessione plug-n-play all’alimentazione di rete
- Funzione automatica di sbrinamento dello scambiatore
- Funzione di by-pass automatico
- Regolazione standard con microprocessore CTR
- Regolazione evoluta con microprocessore CTRX
- Manutenzione facilitata dal pannello amovibile
Sistema di ventilazione compatto
L’unità è realizzata in lamiera verniciata di colore bianco. Il design è sobrio ma elegante. L’accessibilità avviene agevolmente dal basso.
L’accesso ai filtri, ai ventilatori ed al recuperatore di calore, è agevolato dalla presenza di pannelli amovibili che permettono di operare liberi da qualsiasi ostacolo.
L’ampio uso di materiale fonoassorbente unito all’utilizzo di ventilatori sovradimensionati, riducono il livello di potenza sonora emessa a livelli eccezionalmente bassi.
Comando evoluto remotizzabile
E' possibile abbinare al sistema di ventilazione meccanica Altair CP 120 il controllo evoluto con elegante display che può essere installato in una zona comoda per il controllo da parte dell'utente.
Il menù è di facilissimo utilizzo per le configurazioni basilari dell’unità (comando manuale o automatico, programmazione fasce orarie, impostazione temperatura e umidità).
Elevata silenziosità
La struttura insonorizzata delle unità Altair CP 120 garantisce assoluta silenziosità di funzionamento.
La massima efficienza e silenziosità del sistema di ventilazione si ottiene grazie ad un impianto di distribuzione aria completo di silenziatori in uscita e seguendo i criteri di progettazione suggeriti.
L’ampio uso di materiale fonoassorbente unito all’utilizzo di ventilatori sovradimensionati, riducono il livello di potenza sonora emessa a livelli eccezionalmente bassi.
Immobile in classe A
L’installazione di un recuperatore di calore ad altissima efficienza permette all’abitazione di accedere alla classificazione energetica Classe A, aumentando quindi il valore dell’immobile e creando le premesse perché esso si possa conservare nel tempo.
Installare un recuperatore di calore Altair, quindi, oltre che garanzia di maggiore salubrità dell’ambiente, è anche un investimento sull’immobile.
Nelle unità CP 120 i ventilatori sono di tipo elettronico con motore brushless a magneti permanenti con inverter incorporato di ultima generazione e garantiscono infatti elevate prestazioni ottimizzando i consumi elettrici e riducendo il rumore.
Caratteristiche e modelli
Modello | Portata aria | Alimentazione | Efficienza di recupero calore sensibile* |
CP 120 | 115 m3/h | 230 V | 94% |
*Condizioni di riferimento: Tbs aria esterna -5°C; U.R. esterna 80%; Tbs ambiente 20°C; U.R. ambiente 50%; al 50% della portata aria nominale
Progettazione
Nel progettare la nuova gamma di recuperatori di calore, sono stati utilizzati esclusivamente componenti di assoluta qualità aeraulica ed elettrica rendendo quindi le unità Altair CP 120 dei punti di riferimento nella categoria in termini di efficienza, affidabilità, accessibilità e potenza sonora emessa.
Tutti i recuperatori di calore ad altissima efficienza, garantiscono rendimenti oltre il 90%.
Vengono utilizzati solamente recuperatori di calore ad altissima efficienza, in controcorrente, certificati EN308.
Ventilatori
Per ottenere una elevata silenziosità ed efficienza, le unità RER usano esclusivamente ventilatori centrifughi a pale rovesce abbinati a motori EC brushless modulanti con segnale 0:10V. I motori elettrici sincroni BLDC (BrushLess Direct Current) sono caratterizzati da una velocità di rotazione costante indipendente dal carico (o coppia resistente) ma legata alla frequenza definita dall’inverter. Il motore sincrono Brushless è “privo di spazzole” poiché non viene inviata direttamente corrente al rotore ma solamente allo statore, perciò non vi è la necessita di introdurre contatti elettrici striscianti. Il microprocessore di bordo gestisce un segnale (BEFM Back Electro Motrice Force) di feedback che certifica o meno la rotazione sincrona del rotore col campo magnetico e provvede alle eventuali correzioni di coppia affinché sia ristabilito/mantenuto il sincronismo e quindi la massima efficienza.
Display utente a muro
Il display rende completamente autonoma l’unità permettendo di eseguire tutte le operazioni di comune utilizzo da parte dell’utente (ON/OFF, impostazione dei SET, programmazione oraria, ricambio aria, etc.). Inoltre mostra lo stato di funzionamento dell’unità e permette la messa a punto dei parametri avanzati di regolazione e configurazione utilizzati durante la fase di avviamento. Sul display sono presenti le sonde di temperatura ed umidità. Per una corretta lettura dei valori di temperatura ed umidità ambientali, è quindi indispensabile che il display sia posizionato lontano da correnti d’aria e fonti di calore, o chiuso in vani tecnici.
Recuperatore ad altissima efficienza
In una abitazione una buona ventilazione è molto importante, ma quando la temperatura dell'aria esterna è notevolmente diversa dalla temperatura dell’aria interna, il ricambio comporterebbe una grande quantità di energia dispersa. Il recuperatore di calore in controcorrente ad altissima efficienza massimizza lo scambio di energia tra i flussi d'aria in entrata e in uscita permettendo il massimo recupero energetico. Il recuperatore di calore ad altissima efficienza in polistirene permette recuperi energetici superiori al 90%.
Dimensionali
Modello | L mm |
D mm |
H mm |
P kg |
⌀ mm |
CP 120 | 920 | 527 | 200 | 9 | 125 |
Installazione
Le unità sono progettate per essere installate all’interno in posizione fissa.
A soffitto
A terra sospesa
Non installare l’unità all’esterno e assicurarsi che la stessa non sia esposta ad agenti atmosferici quali: pioggia, grandine, umidità e gelo.
Avvertenza installazione
Le quote indicate sono da considerarsi le minime utili per il corretto posizionamento dell’unità e per le successive manutenzioni.
Lasciare libero accesso a tutta la zona indicata sulla figura.
Taglio del plenum, con un tronchesino aprire 2 dei 4 pre-tranci presenti, inserire i 2 boccagli dall'interno e fissarli dall'esterno con le 6 viti fornite
fissare con le 4 viti il plenum all'unità
