Ventilazione meccanica terziario e industriale

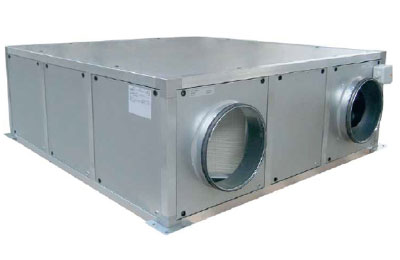

Altair HRMX è un'unità di ventilazione meccanica controllata con recuperatore di calore a medio rendimento, per terziario e industria.
Le unità HRMX sono ideali per consentire ad edifici di grandi dimensioni di accedere alle più elevate classi di certificazione energetica. Tutte le unità sono " ERP Ready" ovvero già in linea con i requisiti della normativa europea in vigore per il 2018.
L'unità è in grado di ricambiare in maniera efficiente l'aria nella vostra abitazione, mentre lo scambiatore di calore entalpico permette di recuperare energia sensibile e latente dall’aria che altrimenti andrebbe dispersa.
Il sistema di ventilazione meccanica con regolazione standard o con regolazione evoluta che può essere abbinata a sensori opzionali di qualità dell’aria e umidità.
Descrizione
Unità performanti per il rinnovo aria
- Portate da 800 a 4000 m3/h
- Recupero di calore superiore al 73%
- ErP ready 2018
- By-pass per free cooling azionato automaticamente
- Ventilatori elettronici centrifughi a 3-4 velocità ErP2015
- Scambiatori di calore in controcorrente in alluminio certificati Eurovent
- Funzione automatica di sbrinamento dello scambiatore
- Filtri (EN779) F7 in rinnovo e M5 in estrazione
- Staffe per installazione a soffitto o piedini per posa a pavimento
- Installazione interna o esterna con tettuccio parapioggia
- Portine di accesso e spazi interni per una facile manutenzione
Sistema di ventilazione efficiente
Altair HRMX è realizzato con una struttura autoportante in pannelli sandwich, 25 mm di spessore, isolati in schiuma poliuretanica, concepito per essere installato in posizione orizzontale.
La parte esterna della struttura è realizzata in lamiera plastofilmata di colore grigio, mentre la parte interna dei pannelli è in Aluzinc (materiale che assicura un’elevata resistenza alla corrosione).
L’interno del sistema è in polipropilene espanso, materiale che assicura un elevato grado di isolamento termico tra i flussi d’aria.
Predisposta per installazione a soffitto o con piedini per la posa a pavimento. per interno o esterno con tettuccio parapioggia.
Comando evoluto remotizzabile
E' possibile abbinare al sistema di ventilazione meccanica Altair il controllo evoluto con elegante display che può essere installato in una zona comoda per il controllo da parte dell'utente.
Il menù è di facilissimo utilizzo per le configurazioni basilari dell’unità (comando manuale o automatico, programmazione fasce orarie, impostazione temperatura e umidità).
Ventilatori performanti
La struttura insonorizzata delle unità Altair garantisce assoluta silenziosità di funzionamento.
La massima efficienza e silenziosità del sistema di ventilazione si ottiene grazie ad un impianto di distribuzione aria completo di silenziatori in uscita e seguendo i criteri di progettazione suggeriti.
L’ampio uso di materiale fonoassorbente unito all’utilizzo di ventilatori sovradimensionati, riducono il livello di potenza sonora emessa a livelli eccezionalmente bassi.
I ventilatori elettronici con motore brushless a magneti permanenti ad inverter incorporato, garantiscono elevate prestazioni ottimizzando i consumi elettrici e riducendo il rumore.
Migliorare la classe energetica con Altair
L’installazione dei recuperatori di calore Altair HRMX permette agli edifici industriali e del terziario in genere di accedere alle classi più alte di efficienza energetica.
Installare un recuperatore di calore della gamma Altair garantisce risparmio energetico e maggiore benessere e produttività anche negli ambienti di lavoro.
Caratteristiche e modelli
Modello | Portata aria | Alimentazione | Efficienza di recupero del calore** |
HRMX 8 | 800 m3/h | 230 V | 87% |
HRMX 15 | 1500 m3/h | 230 V | 89% |
HRMX 18 | 1800 m3/h | 230 V | 89% |
HRMX 26 | 2600 m3/h | 230 V | 90% |
HRMX 40 | 4000 m3/h | 230 V | 84% |
**Condizioni di riferimento: Tbs aria esterna -5°C; U.R. esterna 80%; Tbs ambiente 20°C; U.R. ambiente 50%; al 50% della portata aria nominale
**Data referred to following conditions: external air Dbt-5°C; external R.H. 80%; room Dbt 20°C; room R.H. 50%; 50% nominal air flow
*** Ecodesign 2016/2018
Progettazione
Dimensionali Altair HRMX
Modello | L mm |
D mm |
H mm |
P kg |
⌀ mm |
HRMX 8 | 1.200 | 1.150 | 430 | 91 | 250 |
HRMX 15 | 1.460 | 1.300 | 500 | 142 | 315 |
HRMX 18 | 1.460 | 1.300 | 550 | 150 | 315 |
HRMX 26 | 2.300 | 1.500 | 640 | 273 | 400 |
HRMX 40 | 1.980 | 2.300 | 640 | 291 | 400 |
Nel progettare la nuova gamma di recuperatori di calore, sono stati utilizzati esclusivamente componenti di assoluta qualità aeraulica ed elettrica rendendo quindi le unità Altair HRMX dei punti di riferimento nella categoria in termini di efficienza, affidabilità, accessibilità e potenza sonora emessa.
Tutti i recuperatori di calore ad altissima efficienza, garantiscono rendimenti oltre il 90%.
Vengono utilizzati solamente recuperatori di calore ad altissima efficienza, in controcorrente, certificati EN308.
Ventilatori
Per ottenere una elevata silenziosità ed efficienza, le unità Altair usano esclusivamente ventilatori centrifughi a pale rovesce abbinati a motori EC brushless modulanti con segnale 0:10V. I motori elettrici sincroni BLDC (BrushLess Direct Current) sono caratterizzati da una velocità di rotazione costante indipendente dal carico (o coppia resistente) ma legata alla frequenza definita dall’inverter. Il motore sincrono Brushless è “privo di spazzole” poiché non viene inviata direttamente corrente al rotore ma solamente allo statore, perciò non vi è la necessita di introdurre contatti elettrici striscianti. Il microprocessore di bordo gestisce un segnale (BEFM Back Electro Motrice Force) di feedback che certifica o meno la rotazione sincrona del rotore col campo magnetico e provvede alle eventuali correzioni di coppia affinché sia ristabilito/mantenuto il sincronismo e quindi la massima efficienza.
Display utente a muro
Il display rende completamente autonoma l’unità permettendo di eseguire tutte le operazioni di comune utilizzo da parte dell’utente (ON/OFF, impostazione dei SET, programmazione oraria, ricambio aria, etc.). Inoltre mostra lo stato di funzionamento dell’unità e permette la messa a punto dei parametri avanzati di regolazione e configurazione utilizzati durante la fase di avviamento. Sul display sono presenti le sonde di temperatura ed umidità. Per una corretta lettura dei valori di temperatura ed umidità ambientali, è quindi indispensabile che il display sia posizionato lontano da correnti d’aria e fonti di calore, o chiuso in vani tecnici.
Recuperatore ad altissima efficienza
In una abitazione una buona ventilazione è molto importante, ma quando la temperatura dell'aria esterna è notevolmente diversa dalla temperatura dell’aria interna, il ricambio comporterebbe una grande quantità di energia dispersa. Il recuperatore di calore in controcorrente ad altissima efficienza massimizza lo scambio di energia tra i flussi d'aria in entrata e in uscita permettendo il massimo recupero energetico. Il recuperatore di calore ad altissima efficienza in polistirene permette recuperi energetici superiori al 90%.
PRESTAZIONI AERAULICHE (UNI EN 13141-7)
L’unità deve essere canalizzata: se ne autorizza l’utilizzo solo all’interno della curva rappresentata. Le prestazioni dichiarate sono con filtri PULITI, e garantite ESCLUSIVAMENTE con i filtri originali a bassa perdita di carico.
Installazione
Le unità sono progettate per essere installate in posizione fissa, è dotate di apposita staffa da fissare l'unità a soffitto e pavimento, in posizione orizzontale.
Spazi minimi necessari per manutenzione
Le quote indicate sono da considerarsi le minime utili per il corretto posizionamento dell’unità e per le successive manutenzioni.
Lasciare libero accesso a tutta la zona indicata come da figura.
Installazione a soffitto
Spazi minimi di manutenzione per configurazione standard
Installazione a pavimento
Spazi minimi di manutenzione per configurazione standard
Manutenzione e pulizia filtri
I filtri possono essere rimossi con estrema semplicità, possono essere lavati a mano o in lavastoviglie.
Schemi
Esempio di impianto: ventilazione meccanica controllata per il settore industriale e terziario
