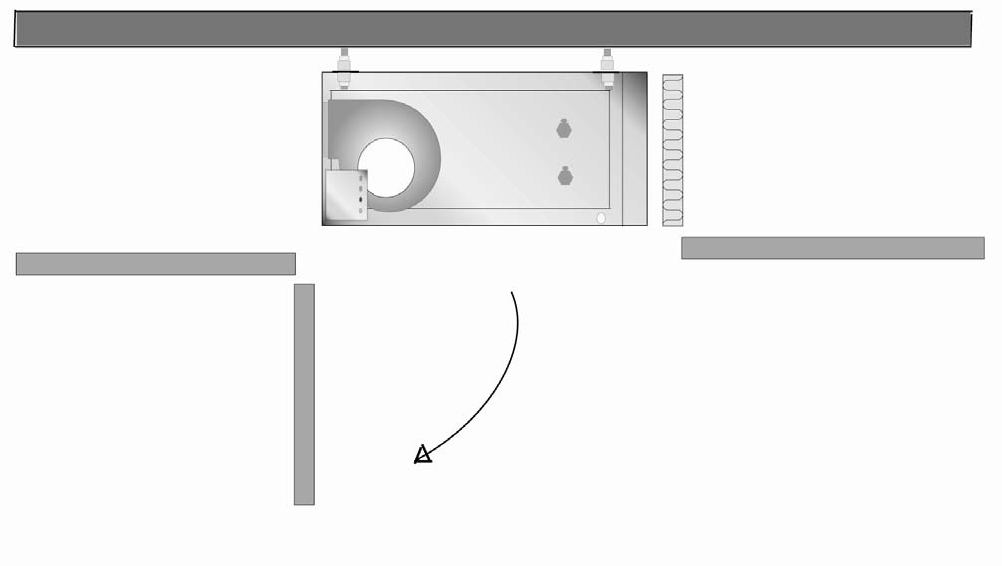

I deumidificatori canalizzabili della serie CN300 sono concepiti per un'installazione da controsoffitto e sono progettati per essere abbinati ad impianti di raffrescamento a pannelli radianti.
Le unità sono state progettate per garantire la deumidificazione dell'aria in condizioni di aria termicamente neutra, cioè alla stessa temperatura a cui la prelevano, sia in condizioni di aria raffreddata, gestendo portate d'aria molto piccole evitando così fastidiose correnti d'aria tipiche dei tradizionali sistemi di condizionamento.
I deumidificatori della serie CN sono ideali per applicazioni nel civile residenziale e per il terziario di piccole dimensioni, le unità si adattano a qualsiasi ambiente grazie alla loro silenziosità e versatilità.
Carpenteria
Tutte le unità della serie CN sono prodotte in lamiera zincata a caldo, per assicurare la migliore resistenza alla corrosione. La carpenteria è autoportante con pannelli removibili per agevolare l'ispezione e la manutenzione dei componenti interni. La bacinella di raccolta condensa è fornita di serie su tutte le unità ed è in acciaio inossidabile.
Circuito frigorifero
Il circuito frigorifero è realizzato utilizzando componenti di primarie aziende internazionali e secondo la normativa cogente riguardanti i processi di saldo-brasatura. Il gas refrigerante utilizzato è R134A. Il circuito frigorifero include: Filtro deidratore, capillare di espansione e Valvole Schrader per manutenzione e controllo.
Compressore
Il compressore è del tipo alternativo, con relè termico di protezione annegato negli avvolgimenti elettrici. Il compressore è montato su appositi supporti antivibranti in gomma per ridurre la rumorosità.
Condensatori ed evaporatori
Le batterie condensanti ed evaporanti sono realizzate in tubi di rame ed alette in alluminio. I tubi di rame hanno un diametro di 3/8", lo spessore delle alette di alluminio è di 0,1 mm. I tubi sono mandrinati meccanicamente nelle alette di alluminio per aumentare il fattore di scambio termico.
La geometria di questi scambiatori consente un basso valore di perdite di carico lato aria e quindi la possibilità di utilizzare ventilatori a basso numero di giri (con conseguente riduzione della rumorosità della macchina). Tutte le unità montano, alla base degli scambiatori, bacinelle di raccolta condensa in acciaio inossidabile.
Batteria ad acqua di pre e post raffreddamento
Le batterie ad acqua di pre e post-riscaldamento sono realizzate in tubi di rame ed alette in alluminio. I tubi di rame hanno un diametro di 3/8", lo spessore delle alette di alluminio è di 0,1 mm. I tubi sono mandrinati meccanicamente nelle alette di alluminio per aumentare il fattore di scambio termico.
La batteria di pre-raffreddamento è utilizzata per migliorare la resa in deumidificazione dell'unità, mentre la batteria di post-raffreddamento viene utilizzata per controllare la temperatura dell'aria in uscita dall'unità in modo da inviare aria termicamente neutra all'ambiente.
Ventilatore di mandata
Il ventilatore di mandata è del tipo centrifugo, a doppia aspirazione a pale in avanti, con motore a tre velocità direttamente accoppiato. Il ventilatore, bilanciato staticamente e dinamicamente, è installato sull'unità mediante l'interposizione di antivibranti.
Filtro aria

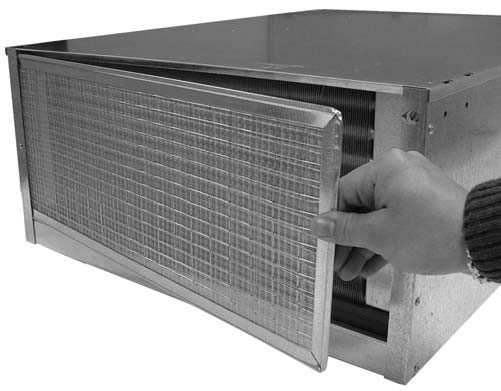

Fornito di serie con l'unità è costruito in nylon esecuzione smontabile per smaltimento differenziato, classe G2 in accordo a EN 779:2002.
Microprocessore
Tutte le unità CN sono equipaggiate di microprocessore per il controllo della temporizzazione del compressore, dei cicli di sbrinamento e degli allarmi, . Una apposita scheda a led luminosi segnala la presenza della tensione di alimentazione, l'attivazione di un ciclo di sbrinamento o la presenza di un allarme.
Quadro elettrico
Il quadro elettrico è realizzato in aderenza alle normative Europee per la sicurezza cogenti. L'accessibilità al quadro elettrico è possibile tramite l'apertura del pannello frontale dell'unità. Predisposto per collegamento alla rete di alimentazione e al consenso da controllo.
Predisposto per collegamento alla rete di alimentazione e al consenso da controllo, è dotato di morsettiera con contatti puliti per l'ON-OFF remoto. La morsettiera e inoltre predisposta di un contatto pulito per consentire il funzionamento in modalità di sola ventilazione. Chiudendo tale ingresso, sarà abilitato al funzionamento, solo il ventilatore, mentre verrà disabilitata la funzione di deumidificazione.
Dispositivi di Controllo e Protezione
Tutte le unità sono fornite di serie dei seguenti dispositivi di controllo e protezione:
Sonda limite è un dispositivo che segnala al controllo elettronico il superamento dei limiti (temperatura acqua ingresso batterie pre-post). In tale situazione viene disabilitato il funzionamento del compressore, lasciando in funzione il solo ventilatore, al ripristino delle condizioni di funzionamento ammesse, il compressore verrà riavviato. Questa funzionalità può essere utilizzata nel funzionamento invernale.
La sonda blocca il funzionamento del compressore con una temperatura dell'acqua di 35°C. L'eventuale utilizzo del deumidificatore come termoventilante nel periodo invernale richiede necessariamente l'utilizzo di un termostato remoto con commutazione stagionale estate inverno (non fornito).
Collaudo
Tutte le unità sono interamente assemblate e cablate in fabbrica, sottoposte a prova di tenuta, ciclo di vuoto, e sono caricate con refrigerante ecologico. Esse vengono sottoposte ad un collaudo funzionale completo prima della spedizione. Tutte le unità sono conformi alle Direttive Europee e sono provviste di marcatura CE e relativo certificato di conformità.
ACCESSORI
- Umidostato meccanico remoto da installare a parete, nell'ambiente in cui è richiesto il controllo dell'umidità; è fornito completo di manopola di regolazione e campo di lavoro da 30% a 100% con precisione del 3%.
 Scarica il manuale tecnico dei deumidificatori per pannelli radianti
|
Deumidificatore pannelli radianti Ecodry CN300
