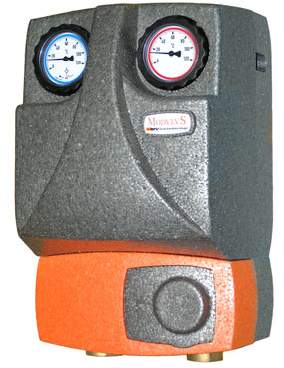

Gruppo di pompaggio alta temperatura

I gruppi di pompaggio preassemblati con guscio isolante permettono un'installazione veloce e professionale.

Il gruppo, con connessioni da 1" F, consiste di:

ANDATA:

• Valvola a sfera flangiata DN20 con maniglia a T.
• Valvola a sfera flangiata DN20 con maniglia porta termometro (termometro con anello rosso; 0°C-120°C).

• Valvola a sfera flangiata DN20 con valvola di non ritorno 20 mbar (la valvola di non ritorno può essere esclusa ruotando la maniglia di 45°) provvista di maniglia porta termometro (termometro con anello blu; 0°C-120°C).
• Tubo di raccordo in ferro zincato.
• Box di isolamento in EPP (Dimensioni: 250x380x190).
• PN 10. Temperatura massima 110°C.

CAMPO D'IMPIEGO:
Per potenza fino a 50 kW e portata massima di 2150 l/h.
Delta T raccomandato: 20°C. Valore Kv: 8,0.
Dati indicativi calcolati con un circolatore di prevalenza 6 m.
Per un dimensionamento preciso fare riferimento ai diagrammi nella sezione tecnica.

Per i clienti OEM vengono personalizzate etichette e manuali e colori dei gusci.

Scarica le istruzioni di montaggio dei gruppi di pompaggio diretti
