Gruppo di pompaggio miscelato

Numero di pezzi nell'imballo:1
Numero di pezzi per scatola:1

Chiedi un'informazione riguardo questo prodotto

button_oem-si_customer-si

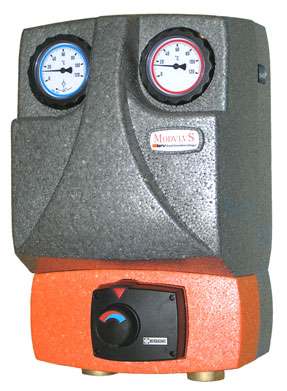

I gruppi di pompaggio preassemblati con guscio isolante permettono un'installazione veloce e professionale.

Il gruppo, con connessioni da 1" F, consiste di:

ANDATA:

Connessione
Valvola miscelatrice a 3 vie.
Valvola a sfera flangiata DN20 con maniglia porta termometro (termometro con anello rosso; 0°C-120°C).

RITORNO:

Valvola a sfera flangiata DN20 con valvola di non ritorno 20 mbar (la valvola di non ritorno può essere esclusa ruotando la maniglia di 45°)
provvista di maniglia porta termometro (termometro con anello blu; 0°C-120°C).
Raccordo a T per valvola miscelatrice.
Connessione.

CARATTERISTICHE

gruppo_miscelato_con_motore

Box di isolamento in EPP (Dimensioni: 250x380x190).
PN 10. Temperatura massima 110°C.
Servomotore non incluso nella fornitura
Interasse 125 mm.

CAMPO D'IMPIEGO:

Per potenza fino a 35 kW e portata massima di 1500 l/h.
Delta T raccomandato: 20°C. Valore Kv: 6,0.
Dati indicativi calcolati con un circolatore di prevalenza 6 m.
Per un dimensionamento preciso fare riferimento ai diagrammi nella sezione tecnica.

Per i clienti OEM vengono personalizzate etichette e manuali e colori dei gusci.

Scarica le istruzioni di montaggio dei gruppi di pompaggio miscelati

Disponibilità

Di solito viene spedito in:
