Le pompe di calore aria-acqua ad alta efficienza serie AIR+ sono particolarmente adatte per applicazioni con sistemi di riscaldamento a pavimento/parete a pannelli radianti o per quelle applicazioni in cui è necessaria la massima efficienza in modalità riscaldamento.
Le unità sono state progettate per avere la migliore efficienza in modalità riscaldamento, possono operare fino a temperature esterne di -15°C e produrre acqua fino ad una temperatura di 60°C. Tutti i modelli sono forniti di valvola di inversione ciclo per la produzione di acqua fredda per il condizionamento estivo.
Carpenteria
Tutte le unità della serie AIR+ sono prodotte in lamiera zincata a caldo e verniciata con polveri poliuretaniche in forno a 180°C per assicurare la migliore resistenza agli agenti atmosferici. La carpenteria è autoportante con pannelli removibili per agevolare l'ispezione e la manutenzione dei componenti interni. Tutte le viti ed i rivetti per installazione esterna sono in acciaio inossidabile. Il colore della carpenteria è RAL 7035.
Circuito frigorifero
Il circuito frigorifero è realizzato utilizzando componenti di primarie aziende internazionali e secondo la normativa ISO 97/23 riguardante i processi di saldo-brasatura. Il gas refrigerante utilizzato è R407C. Il circuito frigorifero include: Spia del liquido, Filtro deidratore, doppia valvola di espansione (una per il raffreddamento e una per il riscaldamento) con equalizzatore esterno, valvola a 4 vie, Valvole unidirezionali, Ricevitore di liquido, Valvole Schrader per manutenzione e controllo, dispositivo di sicurezza (secondo normativa PED).
Le grandezze a partire dal modello 09T sono inoltre fornite di scambiatore a piastre in AISI316 utilizzato come economizzatore e circuito termostatico aggiuntivo di iniezione vapore.
Compressore
I compressori sono del tipo scroll ad alta efficienza, forniti con uno speciale disegno della girante, atto ad ottimizzare l'efficienza del ciclo refrigerante in condizioni di lavoro estreme. Le unità a partire dalla taglia 09T, sono inoltre fornite di uno scambiatore utilizzato come economizzatore e di un sistema iniezione vapore utilizzato per aumentare il range di lavoro dell'unità.
I compressori sono forniti con resistenza del carter e relè termico di protezione annegato negli avvolgimenti elettrici. Sono installati in un vano separato dal flusso dell'aria per ridurre la rumorosità. La resistenza del carter, dove presente, è sempre alimentata quando l'unità è in standby.
L'ispezione ai compressori è possibile attraverso il pannello frontale dell'unità che permette la manutenzione anche con unità in funzionamento.
Scambiatore sorgente
Gli scambiatori sorgente sono realizzati in tubi di rame ed alette in alluminio. I tubi di rame hanno un diametro di 3/8", lo spessore delle alette di alluminio è di 0,1 mm. I tubi sono mandrinati meccanicamente nelle alette di alluminio per aumentare il fattore di scambio termico.
La geometria di questi scambiatori consente un basso valore di perdite di carico lato aria e quindi la possibilità di utilizzare ventilatori a basso numero di giri (con conseguente riduzione della rumorosità della macchina).
Ventilatori
I ventilatori sono realizzati in materiale plastico, di tipo assiale con pale a profilo alare. Sono tutti bilanciati staticamente e dinamicamente e fornite complete di griglia di protezione in aderenza alla normativa EN 60335. I ventilatori sono installati sull'unità mediante l'interposizione di antivibranti in gomma per ridurre la rumorosità emessa.
Tutti i motori elettrici utilizzati sono a 6 poli (circa 900 giri/min.). I motori sono direttamente accoppiati ed equipaggiati di protezione termica integrata. I motori sono tutti con grado di protezione IP 54.
Scambiatori utenza
Gli scambiatori utenza sono del tipo a piastre saldo-brasate e sono realizzati in acciaio inossidabile AISI 316. L'utilizzo di questo tipo di scambiatori riduce enormemente la carica di gas refrigerante dell'unità rispetto ai tradizionali evaporatori a fascio tubiero, consentendo inoltre una riduzione delle dimensioni della macchina.
Gli scambiatori utenza sono isolati in fabbrica utilizzando materiale a celle chiuse e possono essere equipaggiate di resistenza elettrica antigelo (accessorio). Ogni evaporatore è protetto da una sonda di temperatura utilizzata come sonda di protezione antigelo.
Microprocessore
Tutte le unità AIR+ sono equipaggiate di microprocessore per il controllo delle seguenti funzioni: regolazione della temperatura dell'acqua, protezione antigelo, temporizzazione compressori, sequenza avviamento compressore, reset allarmi, gestione allarmi e led di funzionamento.
Il microprocessore è impostato in modo che la funzione sbrinamento sia automatica (in caso di condizioni di lavoro estreme) e per la commutazione estate/inverno/acqua calda sanitaria (solo per versioni SW6). Su richiesta il microprocessore può essere collegato a sistemi BMS di controllo remoti. L'ufficio tecnico è disponibile a studiare, assieme al cliente, differenti soluzioni utilizzando protocolli MODBUS; LONWORKS; BACNET e TREND.
Quadro elettrico
Il quadro elettrico è realizzato in aderenza alle normative Europee 73/23 e 89/336. L'accessibilità al quadro elettrico è possibile tramite la rimozione del pannello frontale dell'unità. Il grado di protezione del quadro elettrico è IP55. In tutte le unità AIR sono
installati, di serie, il relè sequenza fasi (solo unità in versione trifase) che disabilita il funzionamento del compressore nel caso in cui la sequenza di alimentazione non sia corretta (i compressori scroll, infatti, non possono funzionare con senso di rotazione contrario).
I seguenti componenti sono inoltre installati di serie: fusibili compressore, relè compressore, relè ventilatori, relè pompe. Il quadro è inoltre fornito di morsettiera con contatti puliti per l'ON-OFF remoto, la commutazione estate / inverno, contatti puliti per allarme generale.
Dispositivi di Controllo e Protezione
Tutte le unità sono fornite di serie dei seguenti dispositivi di controllo e protezione: sonda temperatura acqua di ritorno, installata sul tubo di ritorno dell'acqua dall'impianto, sonda antigelo installata sul tubo di mandata dell'acqua all'impianto, sonde temperatura ritorno/mandata impianto acqua calda sanitaria (solo versioni SW6), pressostato di alta pressione a riarmo manuale, pressostato di bassa pressione a riarmo automatico, trasduttore di pressione per l'ottimizzazione del ciclo di sbrinamento e della velocità di rotazione dei ventilatori (in funzione delle condizioni esterne), dispositivo di sicurezza lato Freon, protezione termica compressori, protezione termica ventilatori, flussostato.
ALTRE VERSIONI
AIR+/SW6 Versione con produzione acqua calda sanitaria
Questa versione è adatta per produrre acqua calda domestica: l'unità è fornita con uno scambiatore aggiuntivo usato come condensatore per l'acqua calda sanitaria la cui produzione è indipendente dalla modalità di funzionamento dell'unità.
L'attivazione dello scambiatore avviene automaticamente tramite il controllo a microprocessore quando la temperatura dell'acqua calda sanitaria sul ritorno è inferiore al set impostato. Questa unità è in grado di produrre acqua calda sanitaria e acqua fredda indipendentemente ed allo stesso tempo. L'unità è fornita completa di sonde di mandata e ritorno acqua calda sanitaria ed è completa di uno specifico controllo a microprocessore avanzato fornito di software per la gestione delle varie priorità.
La versione con produzione di acqua calda sanitaria richiede il collegamento un accumulo combi/bollitore opportunamente dimensionato (non incluso nella fornitura).

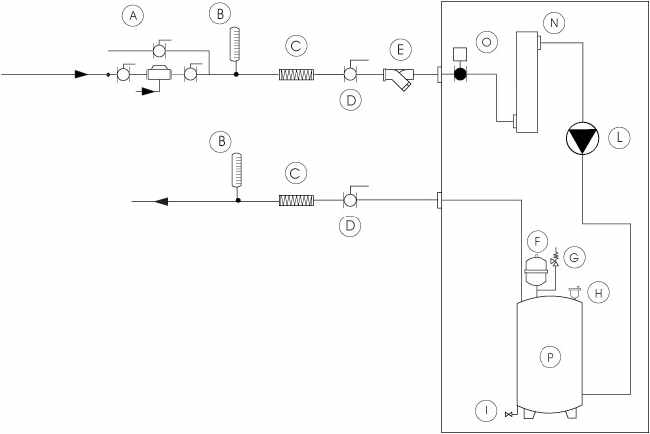

AIR+ / A1 Pompa di calore ad alta efficienza con kit idraulico incorporato
I refrigeratori della serie AIR+ possono essere forniti, a richiesta, di circuito idraulico incorporato che comprende:
 Serbatoio di accumulo di differenti capacità (in funzione della grandezza dell'unità), isolato in fabbrica utilizzando materiale a celle chiuse e predisposto per l'utilizzo di eventuali resistenze antigelo o di integrazione (accessorio). Il serbatoio di accumulo è installato sul lato di mandata dell'acqua all'impianto per minimizzare le inevitabili fluttuazioni della temperatura dell'acqua a causa dei continui avviamenti e spegnimenti del compressore. L'installazione del serbatoio di accumulo sul lato di mandata mantiene costante, per un certo periodo di tempo, la temperatura dell'acqua all'utilizzatore quando il compressore è fermo. Questo tipo di controllo non può essere ottenuto se il serbatoio di accumulo è installato sul lato di ritorno dell'acqua.- Pompa di circolazione, di tipo centrifugo, adatta per l'utilizzo di acqua refrigerata. La pompa di circolazione è direttamente gestita dal microprocessore che ne controlla gli avviamenti ed il corretto funzionamento. Nel circuito idraulico possono essere presenti (come accessori) il vaso di espansione, la valvola di sicurezza ed eventuali valvole di intercettazione manuali.
ACCESSORI
- SILENZIATORI MANDATA/RIPRESA (Solo per modelli 05, 07, 09, 09T, 13, 20) Questi dispositivi vengono utilizzati per minimizzare la rumorosità emessa dalle unità; sono prodotti in lamiera zincata a caldo e verniciata con polveri poliuretaniche in forno a 180°C per assicurare la migliore resistenza agli agenti atmosferici; sono isolati internamente con materiale fonoassorbente poliuretanico pesante, con interposta una barriera bituminosa ad alta densità non tossica. Sono montati sull'unità tramite delle viti in acciaio inossidabile.
- PANNELLO COMANDI REMOTO Consente il controllo a distanza di tutti i parametri dell'unità.
- SUPPORTI ANTIVIBRANTI IN GOMMA Da interporre tra l'unità ed il basamento per evitare trasmissione di vibrazioni (e quindi rumore) alle strutture dell'edificio.
- RESISTENZA ANTIGELO EVAPORATORE E' essenzialmente composta da un cavo autoscaldante che viene avvolto attorno all'evaporatore in modo da evitare formazione di ghiaccio. La resistenza è controllata dal microprocessore. Può essere usato in unità senza il kit idraulico.
- KIT ANTIGELO Utilizza un cavo autoscaldante che viene avvolto attorno all'evaporatore e ai tubi dell'acqua più una resistenza corazzata inserita all'interno del serbatoio. Questo parametro è controllato dal microprocessore ed è usato nella versione A1 con kit idraulico integrato.
| Modello |
|
05 |
07 |
09 |
09T |
13 |
20 |
25 |
30 |
40 |
| Refrigerante |
|
R407 |
| Potenza frigorifera (1) |
kW |
7,5 |
10,2 |
13,3 |
10,8 |
16,5 |
23,5 |
27,2 |
32,9 |
47,0 |
| Assorb.compressori (1) |
kW |
2,0 |
2,7 |
3,4 |
3,6 |
4,3 |
6,5 |
7,8 |
8,6 |
12,4 |
| E.E.R. |
W/W |
3,5 |
3,6 |
3,6 |
3,4 |
3,5 |
3,5 |
3,5 |
3,4 |
3,5 |
| Potenza termica (2) |
kW |
6,5 |
8,8 |
11,2 |
10,2 |
15,1 |
21,9 |
25,4 |
30,0 |
42,6 |
| Potenza termica (3) |
kW |
6,0 |
8,1 |
10,2 |
9,9 |
15,0 |
20,9 |
25,0 |
29,9 |
41,2 |
| Assorb.compressori (2) |
kW |
1,7 |
2,1 |
2,7 |
2,6 |
3,6 |
5,4 |
6,4 |
7,3 |
10,2 |
| C.O.P |
W/W |
3,9 |
4,1 |
4,2 |
3,9 |
4,1 |
4,0 |
4,0 |
4,2 |
4,2 |
| Corrente nom. assorb. |
A |
9,8 |
12,8 |
18,5 |
8,3 |
9,7 |
11,3 |
|
|
|
| Alimentaziome |
V/Ph/Hz |
230/1/50 |
400/3+N/50 |
| Compressore |
Tipo |
Scroll H
|
Scroll H*
|
| Dimensioni |
cm |
90x92x38 |
99x111x38 |
132x120x42 |
142x145x47 |
140x187x85 |
| Peso |
kg |
148 |
163 |
179 |
181 |
207 |
267 |
510 |
550 |
580 |
(1) Raffreddamento con temperatura aria esterna 35°C; temperatura acqua ing./usc. 23/18 °C;
(2) Riscaldamento con temperatura aria esterna 7°C BS 6°C BU; temperatura acqua ing./usc. 30/35 °C
(3)Acqua sanitaria con temperatura esterna 7°C, temperature acqua 50-45°C;
(*) Scroll ottimizzato per riscaldamento+ economizzatore+iniezione di vapore
I dati riportati nelle tabelle sono indicativi e possono subire variazioni senza che ne sia data comunicazione
