Pompa di calore LPH per piscine

Le pompe di calore della serie LPH sono state progettate per il riscaldamento dell'acqua delle piscine; le unità hanno una efficienza in riscaldamento estremamente elevata e possono operare fino a temperature dell'aria esterna di -5°C.

Carpenteria

Tutte le unità della serie AIR sono prodotte in lamiera zincata a caldo e verniciata con polveri poliuretaniche in forno a 180°C per assicurare la migliore resistenza agli agenti atmosferici. La carpenteria è autoportante con pannelli removibili per agevolare l'ispezione e la manutenzione dei componenti interni. Tutte le viti ed i rivetti per installazione esterna sono in acciaio inossidabile. Il colore della carpenteria è RAL 7035.

Circuito frigorifero

Il circuito frigorifero è realizzato utilizzando componenti di primarie aziende internazionali e secondo la normativa ISO 97/23 riguardante i processi di saldo-brasatura. Il gas refrigerante utilizzato è R407C. Il circuito frigorifero include:

• Spia del liquido,
• Filtro deidratore,
• Valvola termostatica con equalizzatore esterno,
• Valvola di inversione ciclo,
• Valvole unidirezionali
• Ricevitore di liquido,
• Valvole Schrader per manutenzione e controllo,
• Dispositivo di sicurezza (secondo normativa PED).

Compressore

I compressori sono del tipo scroll, con resistenza del carter e relè termico di protezione annegato negli avvolgimenti elettrici. I compressori sono installati in un vano separato dal flusso dell'aria per ridurre la rumorosità. La resistenza del carter, dove presente, è sempre alimentata quando l'unità è in stand-by. L'ispezione ai compressori è possibile attraverso il pannello frontale dell'unità che permette la manutenzione anche con unità in funzionamento.

Evaporatori

Gli evaporatori sono realizzati in tubi di rame ed alette in alluminio. I tubi di rame hanno un diametro di 3/8", lo spessore delle alette di alluminio è di 0,1 mm. I tubi sono mandrinati meccanicamente nelle alette di alluminio per aumentare il fattore di scambio termico.

La geometria di questi scambiatori consente un basso valore di perdite di carico lato aria e quindi la possibilità di utilizzare ventilatori a basso numero di giri (con conseguente riduzione della rumorosità della macchina). Gli evaporatori possono essere protetti da un filtro metallico lavabile da installare a richiesta.

Ventilatori

I ventilatori sono realizzati in materiale plastico, di tipo assiale con pale a profilo alare. Sono tutti bilanciati staticamente e dinamicamente e fornite complete di griglia di protezione in aderenza alla normativa EN 60335. I ventilatori sono installati sull'unità mediante l'interposizione di antivibranti in gomma per ridurre la rumorosità emessa.

Tutti i motori elettrici utilizzati sono a 6 poli (circa 900 giri/min.). I motori sono direttamente accoppiati ed equipaggiati di protezione termica integrata. I motori sono tutti con grado di protezione IP 54.

Scambiatori utenza (condensatore)

I condensatori sono del tipo a fascio tubiero con elemento di scambio in TITANIO e guscio esterno in PVC.

Questi scambiatori sono stati progettati per avere una differenza di temperatura dell'acqua tra l'ingresso e l'uscita molto bassa; ciò consente di trattare elevate portate d'acqua e ridurre la messa a regime dell'impianto.

Microprocessore

Tutte le unità LPH sono equipaggiate di microprocessore per il controllo delle seguenti funzioni: regolazione della temperatura dell'acqua, protezione antigelo, temporizzazione compressori, sequenza avviamento compressore, reset allarmi, gestione allarmi e led di funzionamento. Il microprocessore è settato in modo che la funzione sbrinamento sia automatica (in caso di condizioni di lavoro estreme).

Quadro elettrico

Il quadro elettrico è realizzato in aderenza alle normative Europee 73/23 e 89/336. L'accessibilità al quadro elettrico è possibile tramite la rimozione del pannello frontale dell'unità. Il grado di protezione del quadro elettrico è IP55. In tutte le unità AIR sono
installati, di serie, il relè sequenza fasi (solo unità in versione trifase) che disabilita il funzionamento del compressore nel caso in cui  la sequenza di alimentazione non sia corretta (i compressori scroll, infatti, non possono funzionare con senso di rotazione contrario).

I seguenti componenti sono inoltre installati di serie: fusibili compressore, relè compressore, relè ventilatori, relè pompe. Il quadro è inoltre fornito di morsettiera con contatti puliti per l'ON-OFF remoto, la commutazione estate / inverno, contatti puliti per allarme generale.

Dispositivi di Controllo e Protezione

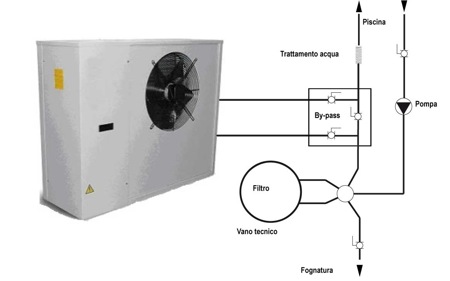

Collegamento idraulico

ACCESSORI

• Pannello comandi remoto: Consente il controllo a distanza di tutti i parametri dell'unità
• Supporti antivibranti in gomma: Da interporre tra l'unità ed il basamento per evitare trasmissione di vibrazioni (e quindi rumore) alle strutture dell'edificio.

(1) Riscaldamento con temperatura acqua utenze  25/30 °C; temperatura esterna 15 °C
I dati riportati nelle tabelle sono indicativi e possono subire variazioni senza che ne sia data comunicazione

Scarica la scheda tecnica delle pompe di calore per riscaldamento piscine

Scarica il manuale per la progettazione e l'installazione delle pompe di calore LPH per riscaldamento piscine
