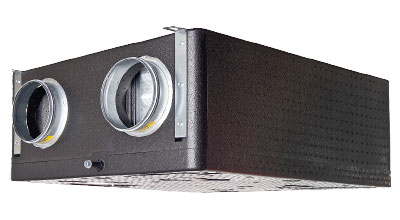

Recuperatore di calore orizzontale/verticale Altair RHVX
Gli Altair RHV-RHVX 200 sono stati concepiti per l’utilizzo in ambienti residenziali e commerciali (questi ultimi di piccole dimensioni), dove si vuole ricambiare l’aria recuperando il calore dell’aria espulsa, riducendo quindi al minimo il consumo energetico dell’edificio e mantenendo sempre salubre l’aria ambiente.
L’installazione di un recuperatore di calore ad altissima efficienza permette all'abitazione di accedere alla classificazione energetica Classe A, aumentando quindi il valore dell’immobile e creando le premesse perché esso si possa conservare nel tempo.
Installare un recuperatore di calore, quindi, oltre che garanzia di maggiore salubrità dell’ambiente è anche un investimento sull’immobile
Descrizione
Unità performanti per il rinnovo aria
Le caratteristiche dell’Altair RHV-RHVX 200 sono:
- Classe energetica A con regolazione standard, A+ con regolazione evoluta ed un sensore qualità dell’aria
- Ventilatori BLDC silenziosi e a basso assorbimento
- Recuperatore di calore in controcorrente certificato EN 308
- Free-cooling serie
- Segnalazione temporizzata filtri sporchi
- Segnalazione anomalie
- Sbrinamento automatico intelligente
- Struttura leggera in polipropilene nero
- Installazione in posizione orizzontale/verticale e ad incasso
- Ispezionabilità con pannelli removibili dal basso
- Flussi d’aria invertibili in configurazione orizzontale
- Filtri ad alta efficienza, G2 in estrazione ed F6 in rinnovo, opzionali
Sono disponibili le opzioni:
- Display grafico di regolazione a parete con sensore di temperatura
- Regolazione multi velocità
- Modalità turbo
- Programmazione con fasce orarie
Il recuperatore di calore in polipropilene espanso ad altissima efficienza offre grande versatilità in quanto può essere installata sia in orizzontale che in verticale.
Comando evoluto remotizzabile
É possibile abbinare al sistema di ventilazione meccanica Altair il controllo evoluto con elegante display che può essere installato in una zona comoda per il controllo da parte dell'utente.
Il menù è di facilissimo utilizzo per le configurazioni basilari dell’unità (comando manuale o automatico, programmazione fasce orarie, impostazione temperatura e umidità).
Ventilatori performanti
La struttura insonorizzata delle unità Altair garantisce assoluta silenziosità di funzionamento.
La massima efficienza e silenziosità del sistema di ventilazione si ottiene grazie ad un impianto di distribuzione aria completo di silenziatori in uscita e seguendo i criteri di progettazione suggeriti.
L’ampio uso di materiale fonoassorbente unito all’utilizzo di ventilatori sovradimensionati, riducono il livello di potenza sonora emessa a livelli eccezionalmente bassi.
I ventilatori elettronici con motore brushless a magneti permanenti ad inverter incorporato, garantiscono elevate prestazioni ottimizzando i consumi elettrici e riducendo il rumore.
Caratteristiche e modelli
| Modello |
Portata aria* m3/h |
Alimentazione V/Ph/Hz |
Efficienza di recupero del calore** % |
| RHVX 200 | 250 | 230/1/50 | 93 |
| RHVX 400 | 370 | 230/1/50 | 91 |
* Portata aria alla velocità massima. con prevalenza di 100.
** Efficienza di recupero del calore sensibile secondo UNI EN 13141-7
Caratteristiche tecniche
| ALTAIR RHV-RHVX | |||
| 200 | 400 | ||
| Portata d’aria | m³/h | 200 | 350 |
| Efficienza (1) | % | 90 | 90 |
| 0Potenza termica recuperata in inverno (1) | W | 1520 | 2576 |
| Potenza termica recuperata in estate (2) | W | 525 | 533 |
| Potenza assorbita massima (3) | W | 73 | 179 |
| Corrente assorbita massima (3) | A | 1,5 | 1,5 |
| Alimentazione | V/Ph/Hz | 230/1~+N/50 | 230/1~+N/50 |
| Prevalenza statica utile velocità massima | Pa | 160 | 100 |
| Limite temperatura stoccaggio | °C | -10/+43 | -10/+43 |
| Limite umidità stoccaggio | % UR | 90 | 90 |
| Peso a vuoto | Kg | 19 | 20 |
- L’efficienza e la potenza termica recuperata in inverno sono dichiarate con aria ambiente +20°C-50% UR e aria esterna -5°C-80% UR.
- La potenza termica recuperata in estate è dichiarata con aria ambiente +26°C-50% UR e aria esterna +35°C-70% UR.
- Le potenze e le correnti assorbite sono dichiarate alla portata nominale e con 50 Pa utili di prevalenza.
In altre condizioni i valori subiranno delle variazioni che possono essere anche importanti tanto più ci si allontana dalle condizioni nominali.
Progettazione
Dimensionali Altair RHVX
| Modello | L mm |
D mm |
H mm |
P kg |
⌀ mm |
| RHVX 200 | 870 | 660 | 300 | 19 | 160 |
| RHVX 400 | 870 | 660 | 300 | 19 | 160 |

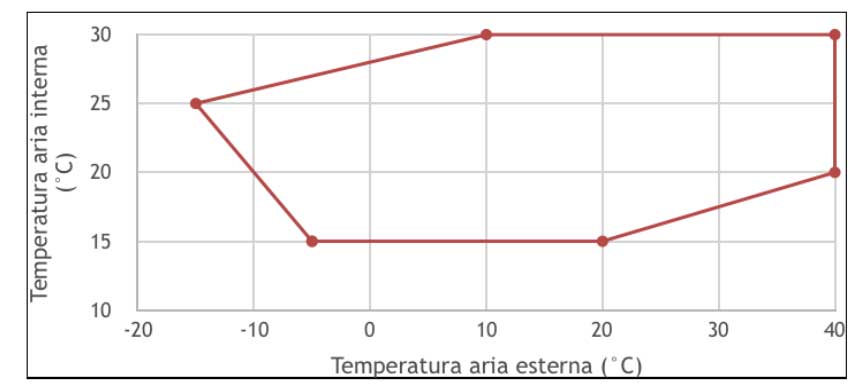

Limiti operativi RHV-RHVX
Il corretto funzionamento è garantito all’interno dei limiti riportati nel grafico.
Curve portata - prevalenza e curve prestazione

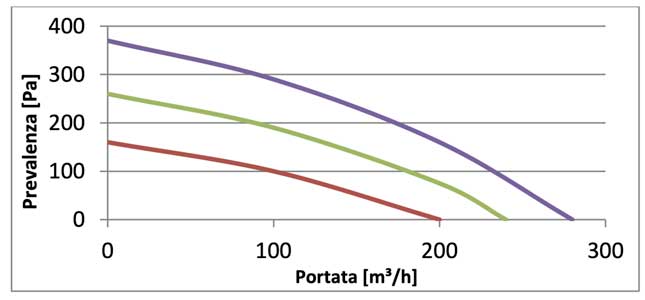

Curve portata - prevalenza RHV 200
Le 3 curve del grafico si riferiscono rispettivamente alle tre velocità di ricambio dell’unità con controllo base.

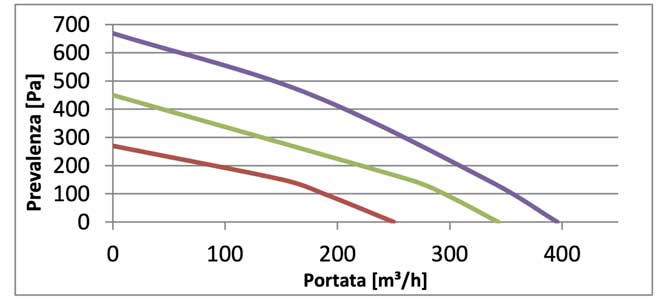

Curve portata - prevalenza RHV 400
Le 3 curve del grafico si riferiscono rispettivamente alle tre velocità di ricambio dell’unità con controllo base.

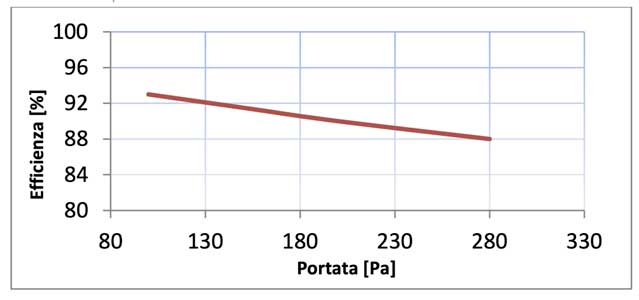

Curve di prestazione RHV 200

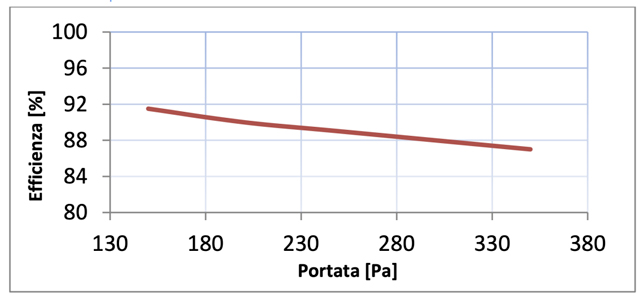

Curve di prestazione RHV 400
Ventilatori
Per ottenere una elevata silenziosità ed efficienza, le unità Altair usano esclusivamente ventilatori centrifughi a pale rovesce abbinati a motori EC brushless modulanti con segnale 0:10V. I motori elettrici sincroni BLDC (BrushLess Direct Current) sono caratterizzati da una velocità di rotazione costante indipendente dal carico (o coppia resistente) ma legata alla frequenza definita dall’inverter. Il motore sincrono Brushless è “privo di spazzole” poiché non viene inviata direttamente corrente al rotore ma solamente allo statore, perciò non vi è la necessita di introdurre contatti elettrici striscianti. Il microprocessore di bordo gestisce un segnale (BEFM Back Electro Motrice Force) di feedback che certifica o meno la rotazione sincrona del rotore col campo magnetico e provvede alle eventuali correzioni di coppia affinché sia ristabilito/mantenuto il sincronismo e quindi la massima efficienza.
Display utente a muro
Il display rende completamente autonoma l’unità permettendo di eseguire tutte le operazioni di comune utilizzo da parte dell’utente (ON/OFF, impostazione dei SET, programmazione oraria, ricambio aria, etc.). Inoltre mostra lo stato di funzionamento dell’unità e permette la messa a punto dei parametri avanzati di regolazione e configurazione utilizzati durante la fase di avviamento. Sul display sono presenti le sonde di temperatura ed umidità. Per una corretta lettura dei valori di temperatura ed umidità ambientali, è quindi indispensabile che il display sia posizionato lontano da correnti d’aria e fonti di calore, o chiuso in vani tecnici.
Recuperatore ad altissima efficienza
In una abitazione una buona ventilazione è molto importante, ma quando la temperatura dell'aria esterna è notevolmente diversa dalla temperatura dell’aria interna, il ricambio comporterebbe una grande quantità di energia dispersa. Il recuperatore di calore in controcorrente ad altissima efficienza massimizza lo scambio di energia tra i flussi d'aria in entrata e in uscita permettendo il massimo recupero energetico. Il recuperatore di calore ad altissima efficienza in polistirene permette recuperi energetici superiori al 90%.
Installazione

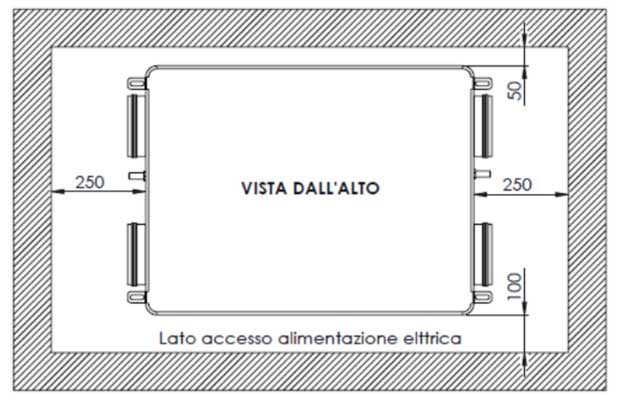

Installazione orizzontale

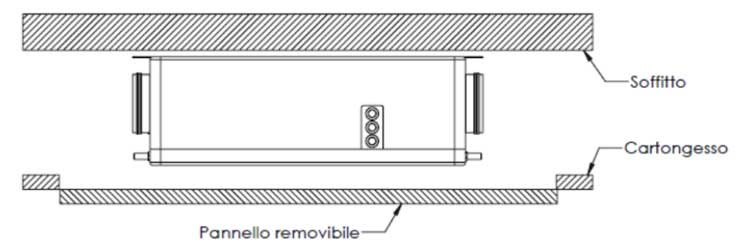

Per installazioni interne a controsoffitto, predisporre sempre un pannello removibile come da seguente immagine:
Il pannello removibile dovrà avere dimensioni tali da consentire l’accesso su tutti i lati dell’unità. Per le dimensioni del pannello è buona norma considerare anche gli eventuali accessori fissati all’unità come plenum di mandata o plenum di ripresa e considerare la successiva taratura (fare riferimento ai prossimi paragrafi).
Installazione verticale

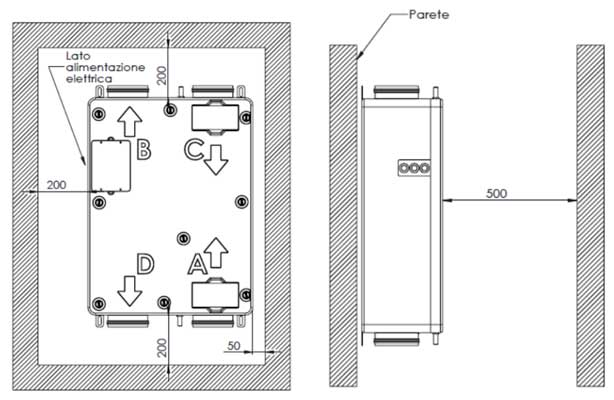

Installazione a vista
Per installazioni a parete a vista, rispettare sempre gli spazi di rispetto indicati nelle immagini a seguire.

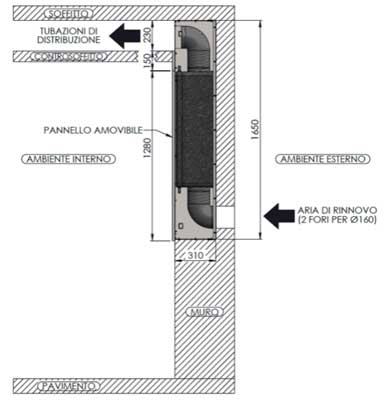

Installazione a incasso interna
Per installazione a incasso, sia interna che esterna all’abitazione, bisogna predisporre in fase di costruzione dell'immobile un cassero all’interno di un muro adeguato.
Per il fissaggio dell’unità:
- Piegare leggermente con un cacciavite a taglio le 4 alette di supporto all’interno del cassero
- Inserire l’unità all’interno del cassero e appenderla alle 4 alette di supporto.

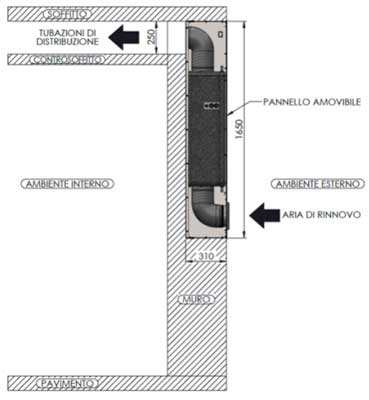

Installazione ad incastro esterna
