Guida agli impianti di raffrescamento a pavimento e soffitto
Indice
- Introduzione al raffrescamento a pavimento e a soffitto
- Come funziona un raffrescamento radiante
- Impianti di raffrescamento a pavimento: caratteristiche e rese
- Impianti di raffrescamento a soffitto: caratteristiche e rese
- L'umidità negli impianti di raffrescamento radiante
- La deumidificazione con gli impianti radianti di raffrescamento
- La termoregolazione negli impianti di raffrescamento radiante
- Costi e prezzi degli impianti di raffrescamento radiante
- FAQ impianti di raffrescamento radiante
- Conclusioni e risorse utili
1. Introduzione al raffrescamento a pavimento o a soffitto
Gli impianti di raffrescamento radiante rappresentano una soluzione tecnologica avanzata per garantire il comfort estivo, sfruttando l'irraggiamento per distribuire il freddo in modo uniforme.
Perché scegliere il raffrescamento radiante?
- Comfort ottimale: assenza di correnti d'aria e uniformità della temperatura
- Efficienza energetica: ideale con pompe di calore e sistemi a energia rinnovabile
- Silenziosità: nessun rumore legato a ventole o condizionatori
- Estetica: sistemi integrati e invisibili
2. Come funziona un raffrescamento radiante
Il sistema utilizza superfici come pavimenti, soffitti o pareti per raffrescare gli ambienti. Attraverso tubazioni integrate, circola acqua a temperatura controllata (15-20 °C), assorbendo il calore dell'ambiente in modo uniforme e naturale. Differenze rispetto ai sistemi tradizionali ad aria condizionata:
- Maggior comfort: A differenza dei condizionatori, il raffrescamento radiante non genera correnti d'aria fastidiose, creando un ambiente silenzioso e privo di movimenti d'aria che sollevano polvere.
- Controllo dell'umidità: Grazie alla regolazione del punto di rugiada e all'integrazione con sistemi di deumidificazione, l'aria mantiene un livello di umidità ideale, evitando secchezza o eccessiva umidità.
- Stabilità termica: La temperatura si distribuisce in modo omogeneo senza sbalzi improvvisi.

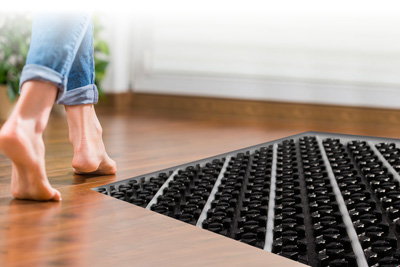

3. Impianti di raffrescamento a pavimento: caratteristiche e rese
Modelli raffrescamento a pavimento Rossato:

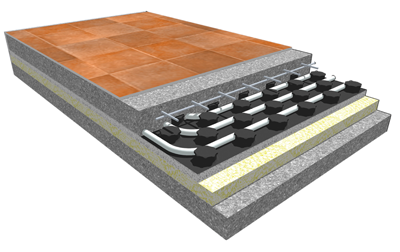

- Ecofloor G: Ideale per impianti con spessori standard a disposizione (10-20 cm), perfetto per massetti tradizionali e autolivellanti

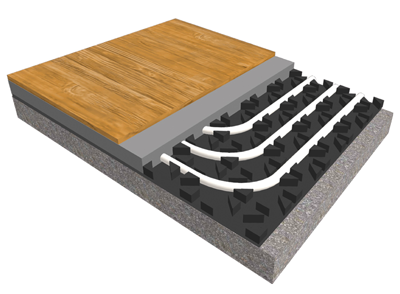

- Ecofloor X (ribassato): Perfetto per ristrutturazioni con spessori ridotti (33-47 mm), in abbinamento ad autolivellanti da 1-2 cm
Caratteristiche:
- Rese fino a 40 W per m2
- Sistema economico e semplice da realizzare
- Richiede deumidificatori con integrazione frigorifera (serie Ecodry DC)

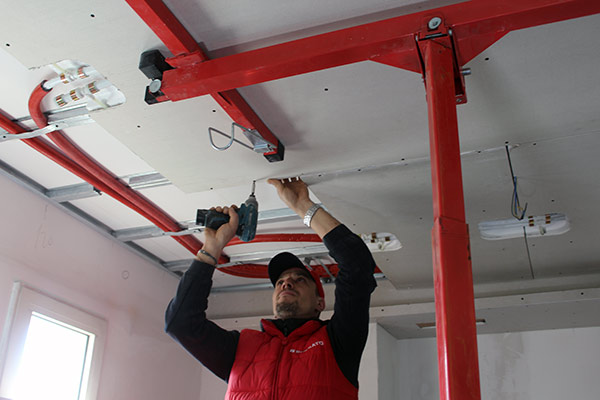

4. Impianti di raffrescamento a soffitto: caratteristiche e rese
Gli impianti di raffrescamento a soffitto includono due soluzioni principali:
Ecowall Dry 2.0 (in cartongesso)
Vantaggi
- Raffrescamento uniforme: massima resa fino a 70 W/m²
- Installazione veloce e semplificata: soluzioni pre-assemblate
- Modularità: adattabile a diverse geometrie
Specifiche tecniche:
- Spessore totale: 85-105 mm (inclusa struttura)
- Messa a regime in circa 1 ora
Ecowall FIT (sotto intonaco)
Vantaggi
- Raffrescamento a parete o soffitto con finitura ad intonaco
- Rese elevate: fino a 80 W/m²
- Adattabilità architettonica: perfetto per superfici curve o particolari
Caratteristiche:
- Spessore ridotto: 15-18 mm di intonaco
- Integrazione estetica: totalmente invisibile una volta installato
- Posa veloce:i moduli idraulici si realizzano in cantiere, adattandosi a qualsiasi superficie
5. L'umidità negli impianti di raffrescamento radiante
La gestione dell'umidità è essenziale per evitare la formazione di condensa. Per un suo controllo e mantenimento a livelli adeguati, è necessario utilizzare un impianto di deumidificazione e una termoregolazione che gestisca il punto di rugiada.Parametri chiave:
- Temperatura di rugiada: deve essere inferiore alla temperatura superficiale
- Umidità relativa: ottimale tra il 50% e il 60%

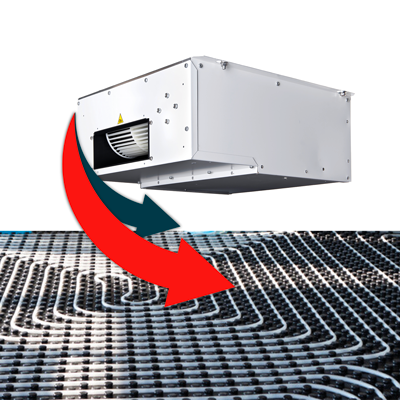

6. La deumidificazione con gli impianti radianti di raffrescamento
La deumidificazione è indispensabile per il corretto funzionamento degli impianti radianti. Rossato offre due soluzioni principali:
- Ecodry IN+ (ad incasso): ideale per installazioni compatte o spazi ridotti
- Ecodry CN+ (canalizzati): progettato per trattare simultaneamente più ambienti
Entrambe le opzioni sono disponibili nella versione DC con integrazione frigorifera, garantendo prestazioni ottimali in tutte le condizioni.Vantaggi principali:
- Controllo avanzato dell'umidità: i sistemi mantengono l'umidità entro i livelli ottimali, prevenendo la formazione di condensa
- Adattabilità: progettati per soddisfare le specifiche esigenze di qualsiasi impianto radiante
- Comfort: contribuiscono a mantenere temperature operative più basse, incrementando la resa complessiva dell'impianto
7. La termoregolazione negli Impianti di raffrescamento radiante
Logiche e sistemi di termoregolazione:
- Controllo umidità: centraline avanzate regolano il punto di rugiada e mantengono l’impianto sempre in sicurezza.
- Attivazione deumidificatore: le centraline attivano il deumidificatore quando l’umidità supera il 50%, assicurando un ambiente confortevole e prevenendo la formazione di condensa.
- Gestione valvola miscelatrice: per il mantenimento della temperatura di mandata sopra il punto di rugiada, viene utilizzata una valvola miscelatrice motorizzata che viene gestita dalla centralina.
8. Costi e prezzi degli impianti di raffrescamento radiante
I prezzi indicati sono valori medi di mercato applicati da ditte Partner specializzate al cliente finale e riferiti a un'abitazione tipo di 100 m²: I prezzi sono IVA esclusa.
Ecofloor G (a pavimento su spessori normali)
- Costo: da 61 a 80 €/m² (materiale e posa, il prezzo varia sullo spessore di isolante)
- Dettagli inclusi:
- Pannelli isolanti
- Tubazioni
- Collettori
- Posa completa, lavaggio, spurgo e collaudo
- Escluso:
- Linee di collegamento
- Massetto tradizionale (15-20 €/m²)
Ecofloor X (a pavimento su spessori ribassati)
- Costo: da 66 a 74 €/m² (materiale e posa, il prezzo varia sullo spessore di isolante)
- Ideale per: ristrutturazioni con spessori ridotti
- Dettagli inclusi:
- Materiali specifici per spessori ridotti
- Tubazioni
- Posa completa, lavaggio, spurgo e collaudo
- Escluso:
- Massetto autolivellante (~30-35 €/m²)
Ecowall Dry (impianto a soffitto in cartongesso)
- Costo: da 176 a 194 €/m² (materiale e posa, il prezzo varia sulla percentuale di copertura radiante dal 70% al 80%)
- Dettagli inclusi:
- Cartongesso integrato
- Posa idraulica
- Posa e struttura del cartongesso.
- Lavaggio, spurgo e collaudo
Ecowall FIT (impianto a soffitto sotto-intonaco)
- Costo: da 64 a 76 €/m² (materiale e posa, il prezzo varia sulla percentuale di copertura radiante dal 80% al 100%)
- Dettagli inclusi:
- Pannelli radianti posa idraulica
- Lavaggio, spurgo e collaudo
- Escluso:
- Intonaco finale
Deumidificatori
Impianto di deumidifcazione canalizzato, completo di plenum, bocchette, canalizzazioni.
- Costo per ambienti fino a 250 m³ (90 m²): totale 3.400 € (materiale: 2.800 €, posa: 600 €)
- Costo per ambienti fino a 350 m³ (130 m²): totale 4.920 € (materiale: 4.120 €, posa: 800 €)
- Opere collaterali necessarie:
- Gruppo di pompaggio (~300 €)
- Scarico condensa (~150 €)
- Linee di adduzione (~550 €)
- Collegamento elettrico (~100 €)
Termoregolazione (esempio su 6 stanze)
- Costo totale: 3.630 €
- Dettagli inclusi:
- 1 centralina Caleonbox Clima
- 1 display Caleon Clima Smart con sonda umidità e temperatura
- 1 sonda per la mandata
- 5 sonde di temperatura e umidità ambiente
- 100 metri di cavo bus
- Materiali per il cablaggio
- Cablaggio e posa in opera
9. FAQ impianti di raffrescamento radiante
10. Conclusioni e Risorse Utili
Gli impianti di raffrescamento radiante offrono comfort, efficienza e sostenibilità. Permettono di utilizzare un’unica pompa di calore e lo stesso impianto radiante per riscaldare e raffrescare l’abitazione, garantendo un sistema più integrato ed efficiente. Questo approccio incrementa il comfort generale e salvaguarda l’estetica degli ambienti.
