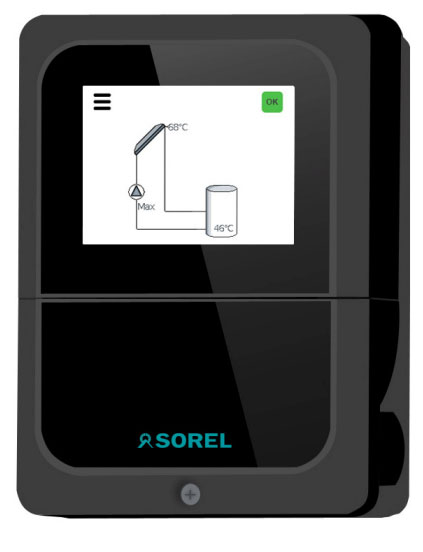

Centralina solare TDC Smart Basic
Centralina differenziale di temperatura TDC Smart Basic per impianti solari e di riscaldamento. Gestione efficiente e intuitiva del sistema tramite display TFT a colori e menu guidati. Compatibile con sonde Pt1000 e pompe PWM/0–10V. Connettività WiFi integrata per controllo da remoto con app SOREL Connect.
Installazione a parete, alimentazione 100–240V, con custodia in ABS con grado di protezione IP40.
Questa centralina è compatibile con sonde Pt1000 e pompe PWM/0–10V, garantendo un controllo preciso e affidabile delle temperature e delle portate nel sistema. La connettività WiFi integrata permette di gestire il sistema da remoto tramite l’app SOREL Connect, offrendo una comoda possibilità di monitoraggio e regolazione in tempo reale, ovunque ti trovi.
L’installazione è facile e veloce grazie alla possibilità di montarla a parete, mentre la custodia in ABS con grado di protezione IP40 assicura resistenza e durabilità nel tempo. Alimentata da 100 a 240V, la TDC Smart Basic è la scelta ideale per ottimizzare il funzionamento degli impianti solari e di riscaldamento, migliorando l'efficienza energetica e semplificando la gestione.
Caratteristiche
Descrizione centralina solare TDC
La Centralina differenziale di temperatura TDC Smart Basic permette un utilizzo efficiente e il controllo del funzionamento della sistema solare o di riscaldamento con operazioni intuitive. Per ogni punto della programmazione le funzioni appropriate sono associate a tasti spiegati in un testo precedente. Il menu “ Stato del sistema e impostazioni” contiene parole chiave, testi di aiuto e grafici.
- Consumo max 3 W
- Display a colori TFT 2,4” con comando touch
- 3 ingressi per sonde Pt1000 (-50 ÷ 300 °C)
- 1 uscita relè e 1 uscita modulante PWM/0–10 V
- WiFi integrato IEEE 802.11 b/g/n con supporto app
- Dimensioni 116x86x37 mm
Principali caratteristiche della TDC Smart Basic
- Descrizione dei grafici e dei testi nel display
- Semplice controllo dei valori correnti misurati
- Analisi e monitoraggio del sistema attraverso grafi ci statistici, ecc.
- Ampi menù d‘impostazione con spiegazioni
- Il blocco del menù si può attivare per evitare modifi che indesiderate
- Funzione di reimpostazione dei valori precedenti o delle impostazioni del produttore
| Ingressi sonde | Sonde incluse | Uscite 230V | Uscite 0-10V/PWM |
| 3 | 2 | 1 | 1 |
Installazione

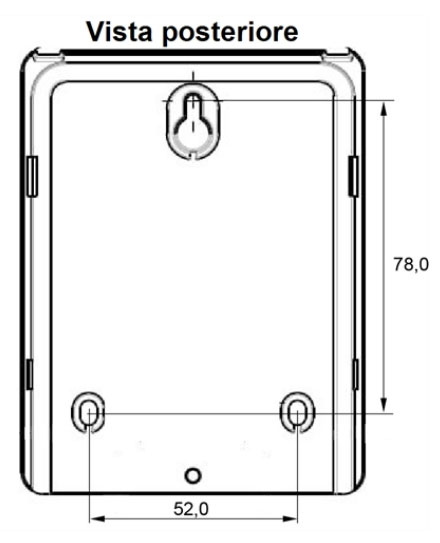

Guida all'installazione a parete
- Svitare completamente la vite del coperchio. Rimuovere con cautela il coperchio del vano terminali dal dispositivo.
- Segnare un foro nella posizione desiderata per la sospensione superiore del dispositivo. Durante il posizionamento, assicurarsi che la superficie della parete sia il più possibile piana, in modo che l'alloggiamento non si deformi quando viene avvitato.
- Praticare il foro per la sospensione con un trapano e una punta da 6 mm. Inserire il tassello e avvitare la vite fino a quando il dispositivo può essere sospeso.
- Collegare e allineare il dispositivo. Quindi segnare i due fori di fissaggio inferiori.
- Sganciare nuovamente il dispositivo, praticare i fori contrassegnati con una punta da 6 mm e inserire i tasselli.
- Riagganciare il dispositivo e inserire e serrare le due viti nei fori di montaggio inferiori.
- Dopo l'installazione, rimettere il coperchio del vano morsettiera e serrarlo a mano con la vite.
Schemi

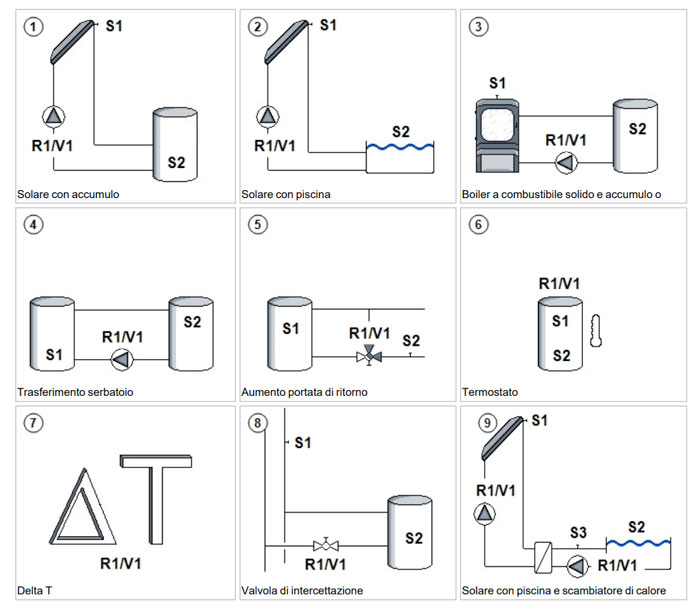

Varianti idrauliche
Il TDC Smart Basic può essere utilizzato per diverse varianti di sistema.
