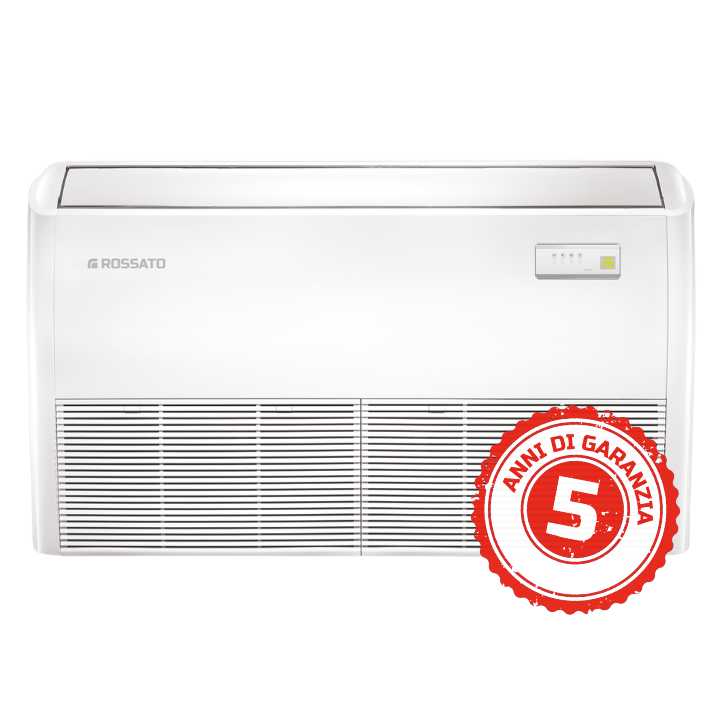

Climatizzatore a pavimento o soffitto
Progettato per garantire la massima flessibilità di installazione, il climatizzatore a pavimento/soffitto Elyson® PS rappresenta la soluzione ideale per chi cerca efficienza e design in contesti professionali e commerciali.
Disponibile in un ampio range di potenze dai 18.000 ai 60.000 BTU/h con alimentazione sia monofase che trifase, Elyson® PS risponde in modo scalabile alle più diverse esigenze di carico dell'impianto. Tale versatilità progettuale lo rende la scelta d'elezione per molteplici tipologie di applicazioni, eccellendo in uffici open-space, showroom retail, strutture ricettive e in tutti gli spazi terziari che richiedono un'elevata continuità di servizio.
Perfetto per interventi di riqualificazione energetica o per ambienti caratterizzati da vincoli strutturali, si adatta con estrema facilità sia al montaggio a pavimento che a soffitto.
Un connubio perfetto tra innovazione tecnologica e sostenibilità, concepito per massimizzare il benessere indoor in ogni ambito applicativo. A garanzia della massima serenità per l'investimento, i sistemi Elyson® PS sono coperti da una garanzia estesa di 5 anni.
Descrizione

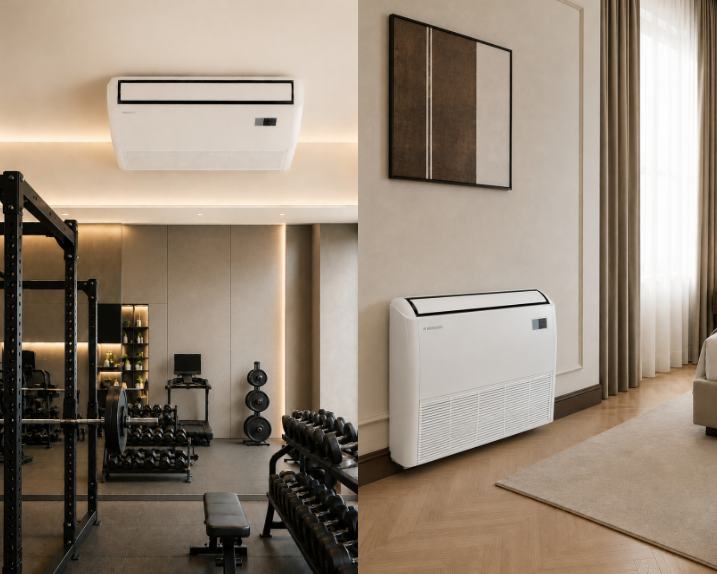

Installazione flessibile a soffitto o pavimento
I terminali interni Elyson®PS sono progettati per essere posizionati indifferentemente a soffitto o a pavimento, grazie alla particolare conformazione della vaschetta di scarico condensa.
Questa architettura costruttiva assicura una versatilità totale in fase di posa, permettendo di by-passare vincoli architettonici e agevolando l'integrazione del sistema in molteplici configurazioni impiantistiche.
Deflettore verticale motorizzato per un comfort omogeneo
Le unità integrano un deflettore motorizzato di ultima generazione che consente il controllo e la regolazione del flusso d’aria sull’asse verticale.
Tale accorgimento tecnico permette di calibrare la direzione della ventilazione in funzione delle specifiche necessità d'uso, abbattendo la stratificazione, rendendo la distribuzione dell'aria più omogenea e massimizzando il comfort termico nell'intero volume servito.
Funzione Smart Sensor nel telecomando
Il monitoraggio della temperatura ambiente è delegato in modo intelligente a un sensore di prossimità integrato direttamente nel comando locale.
Questa logica di rilevazione decentrata garantisce una misurazione estremamente precisa nel punto di utilizzo, superando i limiti dei sensori standard a bordo macchina e garantendo una gestione accurata e personalizzata della climatizzazione
Immissione aria di rinnovo
Il telaio dell'unità è predisposto con prese dedicate all’immissione di aria esterna o di rinnovo, concorrendo attivamente al controllo e al miglioramento della qualità dell'aria in ambiente.
Le unità interne dispongono inoltre di terminali dedicati per la gestione diretta di un ventilatore ausiliario di immissione, consentendo una gestione più efficiente del ricambio d’aria.
Sistemi di automazione avanzata
I condizionatori a pavimento/soffitto Elyson® PS sono provvisti di un ingresso logico dedicato per il comando remoto di accensione e spegnimento (ON-OFF) tramite dispositivi esterni. Questa caratteristica ingegneristica risulta fondamentale per l'interfacciamento rapido con ecosistemi di automazione avanzata o Building Management Systems (BMS), e la gestione centralizzata di più unità.
Una funzionalità indispensabile per ottimizzare le rese, semplificare la regolazione e monitorare con la massima precisione l'intero impianto termico all'interno di uffici, strutture ricettive o attività commerciali.
Dati Tecnici
Elyson® PS Monofase
| Specifiche Tecniche | Elyson® PS 18 | Elyson® PS 24 | Elyson® PS 36 |
|---|---|---|---|
| RAFFREDDAMENTO | |||
| Capacità minima | 9.250 BTU/h | 10.990 BTU/h | 9.300 BTU/h |
| Capacità massima | 20.000 BTU/h | 26.500 BTU/h | 39.000 BTU/h |
| SEER | 6,2 | 6,1 | 6,2 |
| RISCALDAMENTO | |||
| Capacità minima | 8.250 BTU/h | 9.280 BTU/h | 9.500 BTU/h |
| Capacità massima | 21.500 BTU/h | 28.285 BTU/h | 43.600 BTU/h |
| SCOP (Average) | 4,0 | 4,0 | 4,0 |
| REFRIGERANTE | |||
| Tipo refrigerante | R32 | R32 | R32 |
| UNITÀ INTERNA | |||
| Alimentazione elettrica (V-Ph-Hz) | 220/240 - 1 - 50 | 220/240 - 1 - 50 | 220/240 - 1 - 50 |
| Dimensioni nette (LxPxH) | 1.068 x 675 x 235 mm | 1.068 x 675 x 235 mm | 1.650 x 675 x 235 mm |
| Pressione sonora (Hi/Mi/Lo/Si) | 43,5 / 41 / 36,5 / 24 dB(A) | 49 / 46 / 43 / 32 dB(A) | 50 / 48,5 / 44 / 37 dB(A) |
| UNITÀ ESTERNA | |||
| Alimentazione elettrica (V-Ph-Hz) | 220/240- 1 - 50 | 220/240- 1 - 50 | 220/240- 1 - 50 |
| Dimensioni nette (LxPxH) | 805 x 330 x 554 mm | 890 x 342 x 673 mm | 946 x 410 x 810 mm |
| LINEA FRIGORIFERA | |||
| Lunghezza massima linea | 30 m | 50 m | 75 m |
| Massimo dislivello | 20 m | 25 m | 30 m |
Elyson® PS Trifase
| Specifiche Tecniche | Elyson® PS 36T | Elyson® PS 48T | Elyson® PS 60T |
|---|---|---|---|
| RAFFREDDAMENTO | |||
| Capacità minima | 9.300 BTU/h | 12.000 BTU/h | 14.000 BTU/h |
| Capacità massima | 40.200 BTU/h | 52.000 BTU/h | 57.000 BTU/h |
| SEER | 6,4 | 6,1 | 6,1 |
| RISCALDAMENTO | |||
| Capacità minima | 9.600 BTU/h | 14.000 BTU/h | 15.000 BTU/h |
| Capacità massima | 43.600 BTU/h | 58.000 BTU/h | 67.000 BTU/h |
| SCOP (Average) | 4,1 | 4,0 | 4,0 |
| REFRIGERANTE | |||
| Tipo refrigerante | R32 | R32 | R32 |
| UNITÀ INTERNA | |||
| Alimentazione elettrica (V-Ph-Hz) | 220/240 - 1 - 50 | 220/240- 1 - 50 | 220/240- 1 - 50 |
| Dimensioni nette (LxPxH) | 1.650 x 675 x 235 mm | 1.650 x 675 x 235 mm | 1.650 x 675 x 235 mm |
| Pressione sonora (Hi/Mi/Lo/Si) | 51 / 47,5 / 44,5 / 39 dB(A) | 53 / 50 / 45 / 36 dB(A) | 54 / 50,5 / 46,5 / 38 dB(A) |
| UNITÀ ESTERNA | |||
| Alimentazione elettrica (V-Ph-Hz) | 380/415 - 3 - 50 | 380/415- 3 - 50 | 380/415- 3 - 50 |
| Dimensioni nette (LxPxH) | 946 x 410 x 810 mm | 980 x 415 x 975 mm | 980 x 415 x 975 mm |
| LINEA FRIGORIFERA | |||
| Lunghezza massima linea | 75,0 m | 75,0 m | 75,0 m |
| Massimo dislivello | 30,0 m | 30,0 m | 30,0 m |
Combinazioni Multisplit
I climatizzatori Elyson® sono stati progettati per offrire la massima flessibilità impiantistica, operando con la medesima efficienza sia in configurazione monosplit che all'interno di un avanzato sistema multisplit
Un unico motore, molteplici ambienti
I sistemi Multisplit Rossato Elyson® offrono una configurazione modulare avanzata, che permette di collegare da 2 fino a 5 unità interne — scelte tra terminali a Parete, Console, Pavimento/Soffitto, Cassetta o Canalizzati — a un'unica motocondensante esterna.
Questa razionalizzazione dell'impianto consente di liberare spazio utile su facciate, terrazzi e balconi, riducendo l'impatto visivo sull'architettura dell'edificio.
Dal punto di vista energetico, la centralizzazione garantisce una gestione ottimizzata dei consumi elettrici con un conseguente abbattimento dei costi operativi.
Al tempo stesso, il sistema assicura un funzionamento stabile e affidabile nel tempo, rispondendo efficacemente sia alle esigenze di comfort del settore residenziale sia alle necessità di continuità di servizio dei contesti commerciali.
Le configurazioni multisplit di Elyson® sono coperte da garanzia estesa a 5 anni.
Piena adattabilità impiantistica ed estetica
A seconda delle specifiche necessità di ogni layout architettonico, i terminali a pavimento/soffitto Elyson® PS possono essere affiancati liberamente ad altre tipologie di unità interne per creare un ecosistema climatico su misura. L'impianto multisplit permette infatti di integrarli con i modelli a parete Elyson® Tech ed Elyson® (fino a 24.000 BTU/h) o con le soluzioni Console, Cassetta e Canalizzato fino a 18.000 BTU/h.
Le unità Elyson® PS (compatibili con la configurazione multisplit nella taglia da 18 kBTU/h) possono essere abbinate alle unità esterne multisplit Rossato secondo le seguenti architetture (potenze espresse in kBTU/h):
- Dual (2 attacchi): abbinamenti flessibili per climatizzare due zone indipendenti.
- Trial (3 attacchi): gestione simultanea di massimo 3 terminali interni.
- Quadri (4 attacchi): perfetta calibrazione della potenza fino a 4 ambienti.
- Penta (5 attacchi): massima modularità d'impianto per gestire fino a 5 unità interne da un solo motore esterno.
