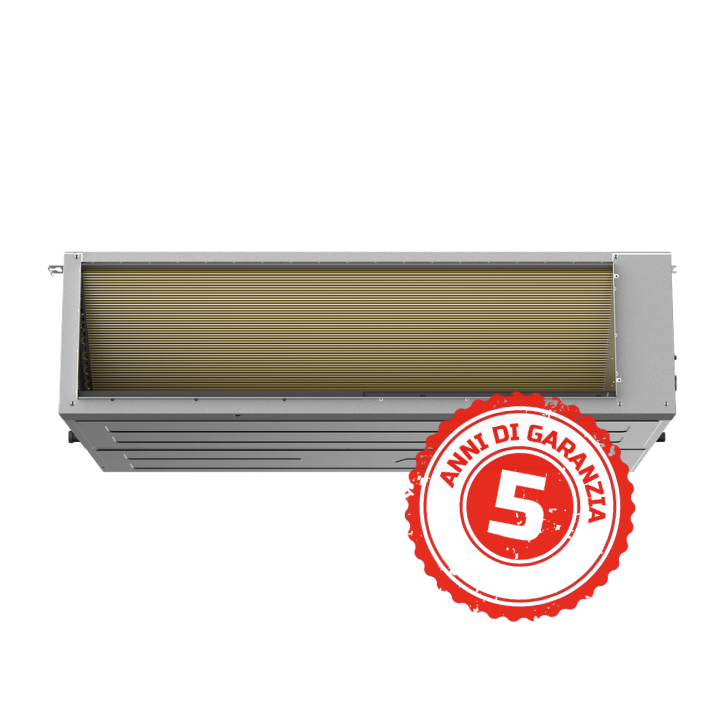

Climatizzatore canalizzato per installazione a scomparsa
Il climatizzatore Rossato Elyson® Canalizzato è la soluzione ideale per climatizzare in modo discreto e uniforme abitazioni, uffici, negozi, showroom, studi professionali, locali commerciali, strutture ricettive e ambienti open-space. L’unità interna si integra nel controsoffitto o in vani tecnici, lasciando a vista solo le bocchette di mandata e ripresa.
Grazie alla distribuzione dell’aria tramite canalizzazione, il condizionatore Elyson® Canalizzato consente di servire più zone con un unico sistema, migliorando il comfort in ogni ambiente.
La tecnologia Full Inverter, il gas R32, la predisposizione per gestione evoluta e la garanzia estesa a 5 anni rendono Elyson® Canalizzato una scelta efficiente, flessibile e affidabile per impianti nuovi o riqualificazioni.
Descrizione
Climatizzazione centralizzata per più ambienti
Il climatizzatore Elyson® Canalizzato permette di distribuire aria trattata in più stanze o zone attraverso una rete di canali, con un risultato ordinato e funzionale.
È indicato per abitazioni con più locali, uffici, negozi, showroom, studi, ambienti open-space e strutture ricettive che richiedono una climatizzazione uniforme, discreta e facilmente integrabile nell’edificio.
Installazione nascosta e minimo impatto visivo
L’unità interna è progettata per essere installata nel controsoffitto o in spazi tecnici, lasciando visibili solo le griglie di mandata e ripresa.
Questa configurazione consente di preservare l’estetica degli ambienti, eliminando l’ingombro delle unità a vista e rendendo il sistema particolarmente adatto a locali arredati, spazi commerciali, uffici direzionali e contesti dove il design degli interni è un elemento importante.
Comfort uniforme tramite canalizzazione
La distribuzione dell’aria attraverso canali consente di raggiungere in modo omogeneo più punti dell’ambiente, evitando zone troppo fredde o troppo calde.
Elyson® Canalizzato è ideale per open-space, corridoi, sale riunioni, camere d’albergo, aree vendita e ambienti con suddivisioni interne, dove il comfort deve essere costante e ben bilanciato sia in raffrescamento che in riscaldamento.
Comfort più preciso nel punto di utilizzo
La funzione Smart Sensor rileva la temperatura ambiente tramite il sensore integrato nel comando locale, misurandola nel punto in cui il comfort viene realmente percepito.
In questo modo Elyson® Canalizzato regola la climatizzazione con maggiore accuratezza, evitando letture meno rappresentative e garantendo un benessere più stabile in uffici, camere, aree vendita e ambienti multizona.
Immissione aria di rinnovo
Le unità sono dotate di apposite prese nel telaio per l’immissione di aria esterna o aria di rinnovo, contribuendo al miglioramento della qualità dell’aria indoor.
Sono inoltre presenti terminali dedicati per il controllo diretto di un ventilatore di immissione, una funzione utile in uffici, negozi, studi professionali e ambienti frequentati dove il ricambio d’aria è un requisito importante per il benessere.
Controllo evoluto e integrazione negli impianti
Elyson® Canalizzato integra funzionalità pensate per una gestione precisa dell’impianto: Modbus Ready, comando cablato e ingresso logico per accensione e spegnimento tramite dispositivi esterni.
Queste caratteristiche facilitano l’integrazione con sistemi di automazione, BMS e controlli centralizzati, semplificando la regolazione di più unità in edifici direzionali, strutture ricettive e attività commerciali.
Regolazione e installazione flessibili
Le velocità del ventilatore sono regolabili su più livelli, così da adattare il funzionamento alle diverse configurazioni della rete di canali ed alla distribuzione richiesta dal progetto.
Il kit dedicato consente anche l’installazione verticale, utile quando il controsoffitto è ridotto o sono presenti vincoli di spazio, garantendo maggiore libertà in fase di progettazione senza rinunciare a comfort ed efficienza.
Filtro G2 per prestazioni sempre efficienti
Il filtro G2 con portafiltro fornito di serie favorisce una corretta filtrazione dell’aria e semplifica le attività di manutenzione ordinaria.
L’accesso rapido al filtro agevola le operazioni di pulizia periodica, contribuendo a mantenere elevate le prestazioni del sistema nel tempo e a preservare la qualità del comfort in uffici, negozi e ambienti residenziali, anche in caso di utilizzo continuativo.
Dati Tecnici
Elyson® Canalizzato Monofase
| Elyson® Canalizzato 12 | Elyson® Canalizzato 18 | Elyson® Canalizzato 24 | Elyson® Canalizzato 36 | |
| RAFFREDDAMENTO | ||||
| Capacità min. - max. | 1.800 - 13.334 BTU/h | 4.500 - 21.000 BTU/h | 11.000 - 27.000 BTU/h | 9.400 - 40.000 BTU/h |
| SEER | 6,5 | 6,5 | 6,6 | 6,3 |
| RISCALDAMENTO | ||||
| Capacità min. - max. | 3.400 - 15.241 BTU/h | 5.100 - 21.500 BTU/h | 9.500 - 29.200 BTU/h | 9.500 - 43.000 BTU/h |
| SCOP (Average) | 4,1 | 4,1 | 4,2 | 4,1 |
| REFRIGERANTE | ||||
| Tipo | R32 | R32 | R32 | R32 |
| UNITÀ INTERNA | ||||
| Alimentazione (V-Ph-Hz) | 220-240, 1, 50 | 220-240, 1, 50 | 220-240, 1, 50 | 220-240, 1, 50 |
| Dimensioni nette (LxPxH) | 700x450x200 mm | 700x750x245 mm | 1.000x750x245 mm | 1.200x750x245 mm |
| Pressione sonora (Hi/Mi/Lo) dB(A) | 35/33/31 | 36,5/34/31 | 33,5/32,5/31 | 38/36/33 |
| UNITÀ ESTERNA | ||||
| Alimentazione (V-Ph-Hz) | 220-240, 1, 50 | 220-240, 1, 50 | 220-240, 1, 50 | 220-240, 1, 50 |
| Dimensioni nette (LxPxH) | 765x303x555 mm | 805x330x554 mm | 890x342x673 mm | 946x410x810 mm |
| LINEA FRIGORIFERA | ||||
| Lunghezza max linea | 25 m | 30 m | 50 m | 75 m |
| Max dislivello | 10 m | 20 m | 25 m | 30 m |
Elyson® Canalizzato Trifase
| Elyson® Canalizzato 36T | Elyson® Canalizzato 48T | Elyson® Canalizzato 60T | |
| RAFFREDDAMENTO | |||
| Capacità min. - max. | 9.300 - 40.000 BTU/h | 12.000 - 54.000 BTU/h | 14.000 - 59.000 BTU/h |
| SEER | 6,1 | 6,1 | 6,1 |
| RISCALDAMENTO | |||
| Capacità min. - max. | 9.500 - 43.800 BTU/h | 14.000 - 60.000 BTU/h | 15.000 - 70.000 BTU/h |
| SCOP (Average) | 4,0 | 4,0 | 4,0 |
| REFRIGERANTE | |||
| Tipo | R32 | R32 | R32 |
| UNITÀ INTERNA | |||
| Alimentazione (V-Ph-Hz) | 220-240, 1, 50 | 220-240, 1, 50 | 220-240, 1, 50 |
| Dimensioni nette (LxPxH) | 1.200x750x245 mm | 1.200x750x245 mm | 1.200x750x300 mm |
| Pressione sonora (Hi/Mi/Lo) dB(A) | 40/37/34 | 43,5/41,5/39,5 | 44,5/43/41,5 |
| UNITÀ ESTERNA | |||
| Alimentazione (V-Ph-Hz) | 380-415, 3, 50 | 380-415, 3, 50 | 380-415, 3, 50 |
| Dimensioni nette (LxPxH) | 946x410x810 mm | 980x415x975 mm | 980x415x975 mm |
| LINEA FRIGORIFERA | |||
| Lunghezza max linea | 75 m | 75 m | 75 m |
| Max dislivello | 30 m | 30 m | 30 m |
Combinazioni Multisplit
I climatizzatori Elyson® sono stati progettati per offrire la massima flessibilità impiantistica, operando con la medesima efficienza sia in configurazione monosplit che all'interno di un avanzato sistema multisplit.
Un unico motore, molteplici ambienti
I sistemi Multisplit Rossato Elyson® offrono una configurazione modulare avanzata, che permette di collegare da 2 fino a 5 unità interne — scelte tra terminali a Parete, Console, Pavimento/Soffitto, Cassetta o Canalizzati — a un'unica motocondensante esterna. Questa razionalizzazione dell'impianto consente di liberare spazio utile su facciate, terrazzi e balconi, riducendo l'impatto visivo sull'architettura dell'edificio.
Dal punto di vista energetico, la centralizzazione garantisce una gestione ottimizzata dei consumi elettrici con un conseguente abbattimento dei costi operativi. Al tempo stesso, il sistema assicura un funzionamento stabile e affidabile nel tempo, rispondendo efficacemente sia alle esigenze di comfort del settore residenziale sia alle necessità di continuità di servizio dei contesti commerciali.
Le configurazioni multisplit di Elyson® sono coperte da garanzia estesa a 5 anni.
Piena adattabilità impiantistica ed estetica
A seconda delle specifiche necessità architettoniche di ogni stanza, i terminali Elyson® Canalizzato possono essere affiancati liberamente ad altre tipologie di unità interne. L'impianto multisplit permette infatti di integrarli con i modelli a parete Elyson® Tech ed Elyson® (fino a 24.000 BTU/h) o con le soluzioni Pavimento-Soffitto, Cassetta e Canalizzato fino a 18.000 BTU/h.
Le unità Elyson® Canalizzato (disponibili nelle taglie 12 e 18 kBTU/h) possono essere abbinate alle unità esterne multisplit Rossato secondo le seguenti architetture (potenze espresse in kBTU/h):
- Dual (2 attacchi): abbinamenti flessibili per climatizzare due zone indipendenti.
- Trial (3 attacchi): gestione simultanea di massimo 3 terminali interni.
- Quadri (4 attacchi): perfetta calibrazione della potenza fino a 4 ambienti.
- Penta (5 attacchi): massima modularità d'impianto per gestire fino a 5 unità interne da un solo motore esterno.
Download
pdf Scheda tecnica Elyson Canalizzato(247 KB)
pdf Scheda tecnica Elyson Canalizzato Trifase(216 KB)
pdf Dichiarazione costruttore CT3 0 Elyson(381 KB)
pdf Dichiarazione costruttore Elyson Detrazioni fiscali(389 KB)
pdf Elyson canalizzato 12000 Manuale d uso e manutenzione(6.74 MB)
pdf Elyson canalizzato 18 24 36000 Manuale d uso e manutenzione(11.07 MB)
