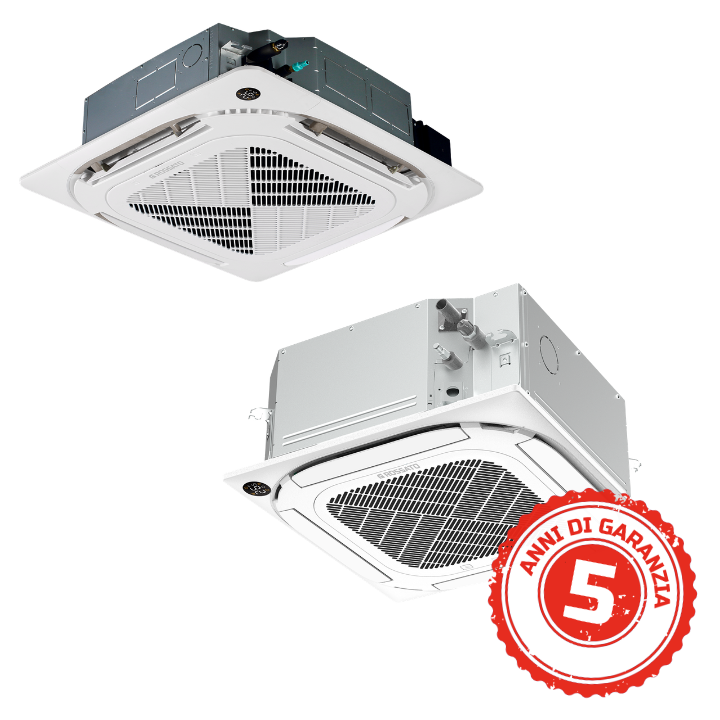

Climatizzatore a cassetta per installazione a soffitto
Grazie alla totale integrazione nel controsoffitto, i climatizzatori Rossato Elyson® Cassetta uniscono altissima efficienza energetica e design architettonico, garantendo un comfort termico eccezionale con impatto visivo nullo.
Disponibile in un ampio range di potenze dai 12.000 ai 60.000 BTU/h con alimentazione sia monofase che trifase, Elyson® Cassetta risponde in modo scalabile alle diverse esigenze di carico termico dell'impianto. Tale versatilità progettuale lo rende la scelta d'elezione per molteplici applicazioni, eccellendo in uffici open-space, showroom retail, strutture ricettive e spazi ad elevata frequentazione.
Una soluzione Full Inverter con refrigerante R32 in cui silenziosità, affidabilità e performance continue si fondono per valorizzare gli spazi.
A garanzia della massima serenità per l'investimento, i sistemi Elyson® Cassetta sono coperti da una garanzia estesa di 5 anni.
Descrizione

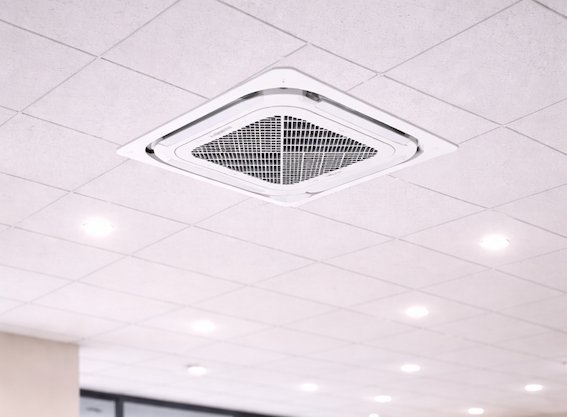

Integrazione totale e impatto invisibile
L'installazione nel controsoffitto di Elyson® Cassetta assicura la massima pulizia estetica dell'ambiente. Questa soluzione è l'ideale per il settore retail e per gli uffici moderni, poiché offre un comfort termico discreto e diffuso che non interferisce minimamente con il layout architettonico o l'interior design.
L'impatto visivo risulta praticamente nullo, permettendo di preservare intatta l'eleganza e la funzionalità degli spazi commerciali per un'integrazione totale.
Flusso d’aria a 360°
L’aria viene distribuita attraverso le fessure direzionali posizionate strategicamente sugli angoli dell’unità, garantendo una diffusione omogenea in tutte le direzioni.
Questa specifica configurazione a 360° e quattro vie consente di coprire in modo estremamente efficace l’intero ambiente, assicurando una distribuzione uniforme del flusso d’aria ed eliminando le fastidiose zone di ristagno per un comfort termoigrometrico ottimale in ogni punto della stanza.
Immissione aria di rinnovo
I modelli dalla taglia 24 alla 60 sono dotati di prese nel telaio dedicate all’immissione di aria esterna o di rinnovo, concorrendo attivamente al controllo e al miglioramento della qualità dell'aria in ambiente.
Le unità interne dispongono inoltre di terminali dedicati per la gestione diretta di un ventilatore ausiliario di immissione, consentendo una gestione più efficiente del ricambio d’aria.
Sistemi di automazione
Le unità interne sono dotate di un pratico ingresso logico che consente il controllo di accensione e spegnimento in remoto tramite dispositivi esterni, come contatti finestra o badge d'accesso.
Questa funzione avanzata permette una facile e rapida integrazione con i principali sistemi di gestione e automazione, migliorando significativamente il controllo centralizzato dell’impianto di climatizzazione e ottimizzando i consumi energetici complessivi dell'edificio.
Funzione Smart Sensor
Il monitoraggio della temperatura ambiente è delegato in modo intelligente a un sensore di prossimità integrato direttamente nel comando locale. Questa logica di rilevazione decentrata garantisce una misurazione estremamente precisa nel punto di utilizzo, superando i limiti dei sensori standard a bordo macchina e garantendo una gestione accurata e personalizzata della climatizzazione.
In questo modo il sistema adatta costantemente il funzionamento alle reali condizioni percepite, per un benessere termico su misura.
Scarico condensa di serie
Per agevolare le fasi di posa in opera, nei modelli ad alta capacità (36, 48 e 60 kBTU/h) la pompa di scarico condensa è fornita di serie.
Questo accorgimento tecnico risulta fondamentale per garantire un'evacuazione sicura e affidabile dei liquidi, semplificando le operazioni di installazione all'interno di controsoffittature complesse e abbattendo notevolmente le tempistiche e i costi di cantiere.
Dati Tecnici
Elyson® Cassetta Monofase
| Specifiche Tecniche | Elyson® Cassetta 12 | Elyson® Cassetta 18 | Elyson® Cassetta 24 | Elyson® Cassetta 36 |
|---|---|---|---|---|
| RAFFREDDAMENTO | ||||
| Capacità minima | 2.900 BTU/h | 9.900 BTU/h | 11.263 BTU/h | 9.200 BTU/h |
| Capacità massima | 14.200 BTU/h | 20.000 BTU/h | 27.000 BTU/h | 39.000 BTU/h |
| SEER | 6,8 | 6,5 | 6,2 | 6,7 |
| RISCALDAMENTO | ||||
| Capacità minima | 1.600 BTU/h | 8.100 BTU/h | 9.577 BTU/h | 9.500 BTU/h |
| Capacità massima | 14.800 BTU/h | 21.500 BTU/h | 30.500 BTU/h | 42.000 BTU/h |
| SCOP (Average) | 4,1 | 4,1 | 4,0 | 4,0 |
| REFRIGERANTE | ||||
| Tipo refrigerante | R32 | R32 | R32 | R32 |
| UNITÀ INTERNA | ||||
| Alimentazione elettrica (V-Ph-Hz) | 220/240 - 1 - 50 | 220/240 - 1 - 50 | 220/240 - 1 - 50 | 220/240 - 1 - 50 |
| Dimensioni nette corpo (LxPxH) | 570 x 570 x 245 mm | 570 x 570 x 245 mm | 830 x 830 x 205 mm | 830 x 830 x 205 mm |
| Pressione sonora (Hi/Mi/Lo/Si) | 42 / 38,5 / 31,5 / 25,5 dB(A) | 44 / 41 / 31,5 / 25 dB(A) | 45,5 / 42,5 / 39,5 / 27 dB(A) | 50 / 47,5 / 44,5 / 39 dB(A) |
| UNITÀ ESTERNA | ||||
| Alimentazione elettrica (V-Ph-Hz) | 220/240 - 1 - 50 | 220/240 - 1 - 50 | 220/240 - 1 - 50 | 220/240 - 1 - 50 |
| Dimensioni nette (LxPxH) | 765 x 303 x 555 mm | 805 x 330 x 554 mm | 890 x 342 x 673 mm | 946 x 410 x 810 mm |
| LINEA FRIGORIFERA | ||||
| Lunghezza massima linea | 25,0 m | 30,0 m | 50,0 m | 75,0 m |
| Massimo dislivello | 10,0 m | 20,0 m | 25,0 m | 30,0 m |
Elyson® Cassetta Trifase
| Specifiche Tecniche | Elyson® Cassetta 36T | Elyson® Cassetta 48T | Elyson® Cassetta 60T |
|---|---|---|---|
| RAFFREDDAMENTO | |||
| Capacità minima | 9.200 BTU/h | 12.000 BTU/h | 14.000 BTU/h |
| Capacità massima | 39.000 BTU/h | 54.000 BTU/h | 57.000 BTU/h |
| SEER | 6,1 | 6,1 | 6,3 |
| RISCALDAMENTO | |||
| Capacità minima | 9.500 BTU/h | 14.000 BTU/h | 15.000 BTU/h |
| Capacità massima | 43.200 BTU/h | 59.000 BTU/h | 68.000 BTU/h |
| SCOP (Average) | 4,0 | 4,0 | 4,0 |
| REFRIGERANTE | |||
| Tipo refrigerante | R32 | R32 | R32 |
| UNITÀ INTERNA | |||
| Alimentazione elettrica (V-Ph-Hz) | 220/240 - 1 - 50 | 220/240 - 1 - 50 | 220/240 - 1 - 50 |
| Dimensioni nette corpo (LxPxH) | 830 x 830 x 205 mm | 830 x 830 x 287 mm | 830 x 830 x 287 mm |
| Pressione sonora (Hi/Mi/Lo/Si) | 50 / 47,5 / 44,5 / 39 dB(A) | 51 / 48,5 / 46,5 / 37,5 dB(A) | 53 / 50,5 / 48 / 40 dB(A) |
| UNITÀ ESTERNA | |||
| Alimentazione elettrica (V-Ph-Hz) | 380/415 - 3 - 50 | 380/415 - 3 - 50 | 380/415 - 3 - 50 |
| Dimensioni nette (LxPxH) | 946 x 410 x 810 mm | 980 x 415 x 975 mm | 980 x 415 x 975 mm |
| LINEA FRIGORIFERA | |||
| Lunghezza massima linea | 75,0 m | 75,0 m | 75,0 m |
| Massimo dislivello | 30,0 m | 30,0 m | 30,0 m |
Combinazioni Multisplit
I climatizzatori Elyson® sono stati progettati per offrire la massima flessibilità impiantistica, operando con la medesima efficienza sia in configurazione monosplit che all'interno di un avanzato sistema multisplit.
Un unico motore, molteplici ambienti
I sistemi Multisplit Rossato Elyson® offrono una configurazione modulare avanzata, che permette di collegare da 2 fino a 5 unità interne — scelte tra terminali a Parete, Console, Pavimento/Soffitto, Cassetta o Canalizzati — a un'unica motocondensante esterna. Questa razionalizzazione dell'impianto consente di liberare spazio utile su facciate, terrazzi e balconi, riducendo l'impatto visivo sull'architettura dell'edificio.
Dal punto di vista energetico, la centralizzazione garantisce una gestione ottimizzata dei consumi elettrici con un conseguente abbattimento dei costi operativi. Al tempo stesso, il sistema assicura un funzionamento stabile e affidabile nel tempo, rispondendo efficacemente sia alle esigenze di comfort del settore residenziale sia alle necessità di continuità di servizio dei contesti commerciali.
Le configurazioni multisplit di Elyson® sono coperte da garanzia estesa a 5 anni.
Piena adattabilità impiantistica ed estetica
A seconda delle specifiche necessità architettoniche di ogni stanza, i terminali Elyson® Console possono essere affiancati liberamente ad altre tipologie di unità interne. L'impianto multisplit permette infatti di integrarli con i modelli a parete Elyson® Tech ed Elyson® (fino a 24.000 BTU/h) o con le soluzioni Pavimento-Soffitto, Cassetta e Canalizzato fino a 18.000 BTU/h.
Le unità Elyson® Cassetta (disponibili nelle taglie 12 e 18 kBTU/h) possono essere abbinate alle unità esterne multisplit Rossato secondo le seguenti architetture (potenze espresse in kBTU/h):
- Dual (2 attacchi): abbinamenti flessibili per climatizzare due zone indipendenti.
- Trial (3 attacchi): gestione simultanea di massimo 3 terminali interni.
- Quadri (4 attacchi): perfetta calibrazione della potenza fino a 4 ambienti.
- Penta (5 attacchi): massima modularità d'impianto per gestire fino a 5 unità interne da un solo motore esterno.
Download
pdf Scheda tecnica Elyson Cassetta(269 KB)
pdf Scheda tecnica Elyson Cassetta Trifase(240 KB)
pdf Dichiarazione costruttore CT3 0 Elyson(381 KB)
pdf Dichiarazione costruttore Elyson Detrazioni fiscali(389 KB)
pdf Manuale d'uso e manutenzione Elyson Cassetta(7.70 MB)
