Deumidificatore per raffrescamento radiante

Descrizione

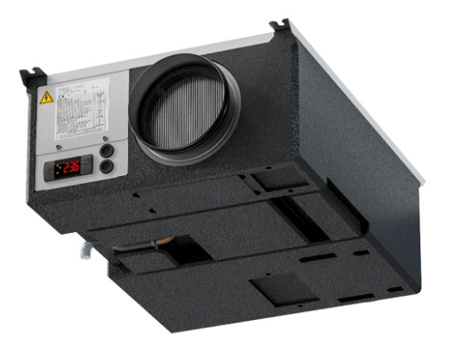

I deumidificatori Ecodry CN+ (isotermico) se alimentati correttamente ad acqua refrigerata a 15°C, sono in grado di deumidificare l’aria ambiente non alterandone la temperatura. Questo è possibile grazie alla presenza di 2 scambiatori di calore che hanno lo scopo di pre-raffreddare l’aria in ingresso e di post-raffreddarla dopo il processo di deumidifica.

I deumidificatori Ecodry CN+ DC (ibrido) se alimentati correttamente da acqua refrigerata a 15°C, sono in grado di deumidificare l’aria ambiente non alterandone la temperatura, e inoltre sono dotati di termostato ambiente e condensatore a piastre saldobrasate permettendo quindi all’unità di fornire aria raffrescata qualora la temperatura ambiente dovesse superare il set point impostato sul deumidificatore.

La bassa velocità dell’aria inoltre non creerà le fastidiose correnti d’aria tipiche dei tradizionali sistemi di condizionamento, garantendo quindi il massimo confort ambientale. L’utilizzo esclusivo di componenti di assoluta qualità nella componentistica frigorifera, idraulica, aeraulica ed elettrica rendono le unità Ecodry dei deumidificatori

Caratteristiche di Ecodry CN+

I deumidificatori CN+ sono progettati e costruiti in Italia rispettando elevati standard di qualità e sicurezza.

✔ Apporto di aria neutra in versione standard (isotermica)
✔ Apporto di aria refrigerata in versione DC
✔ Gas ecologico R513a (GWP 573)
✔ Guscio in polipropilene: leggerezza ed isolamento termico
✔ Unità canalizzabili da controsoffitto
✔ Funzionamento con aria a temperatura tra 15 °C e 32 °C.
✔ Funzionamento con umidità U.R.tra 40% e 90%.
✔ Compressore alternativo su supporti antivibranti.
✔ Scambiatori a bassa perdita di carico
✔ Batterie di raffreddamento ad alto scambio termico
✔ Ventilatori radiali EC a tre velocità
✔ Facile accessibilità dal basso per la manutenzione
✔ Comunicazione Modbus RS485 standard

Deumidificazione per impianti radianti

Le differenze tra la versione standard e DC del circuito idraulico

Il deumidificatore da incasso a parete della serie IN+, disponibile nelle versioni standard e DC, è progettato per eliminare il rischio di condensa negli impianti di raffrescamento a pavimento, a parete e a soffitto.

In particolare, i modelli DC della serie sono indicati anche per installazioni in cui è necessario fornire un ulteriore apporto di raffreddamento all’ambiente, così da compensare carichi termici particolarmente elevati.

La principale differenza tra i deumidificatori DC e i modelli standard risiede in una modifica del circuito frigorifero: grazie a questa variante, l’aria trattata non viene solo deumidificata, ma anche raffreddata. Questo consente un’integrazione efficace e mirata alla potenza frigorifera complessiva dell’impianto radiante, migliorandone le prestazioni.

Circuito idraulico e frigorifero versione standard		Filtro aria Pre raffreddamento batteria Evaporatore Compressore Condensatore Post raffreddamento radiante Ventilatore Silenziatore a gas Organo laminazione
Circuito idraulico e frigorifero versione DC		Filtro aria Pre raffreddamento batteria Evaporatore Compressore - - Ventilatore Silenziatore a gas Organo laminazione

Caratteristiche e modelli

* Condizione ambiente 26°C/65%UR acqua 15°C in totale ricircolo
**Con insonorizzazione compressore

Struttura

L’unità è realizzata con struttura in lamiera preverniciata di colore bianco; gli elementi strutturali interni sono realizzati in lamiera elettrozincata per un’efficace protezione contro gli agenti corrosivi. Tutta la viteria e i sistemi di fissaggio sono realizzati in materiali non ossidabili, INOX oppure acciai al carbonio con trattamenti superficiali di passivazione.

I pannelli dell’unità sono rivestiti con materiale sintetico poliuretanico a cellule aperte per il massimo potere fonoassorbente. Il materiale impiegato è classificato in classe 1 ai sensi delle norme UL 94 ed è esente da CFC. L’unità è completamente chiusa e richiede l’accesso solo dal fronte per i modelli verticali o da sotto e dal fianco per i modelli orizzontali. L’accesso al vano compressore è agevolato dalla presenza di un pannello amovibile che permette di operare completamente liberi da ostacoli.

Dimensionali

* I dimensionali valgono anche per le versioni insonorizzate

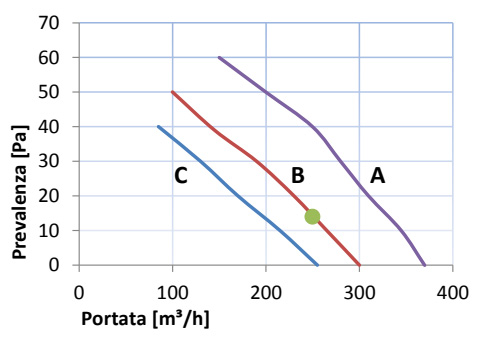

Portata e prevalenza aria Ecodry CN+/IN+ 300

Viene montato un ventilatore elettronico con inverter incorporato e motore brushless regolato da potenziometro; di fabbrica viene regolato a una velocità standard, se non è adatta si può facilmente modificare. Fare riferimento al paragrafo installazione.
CURVA A = limite massimo
CURVA B = limite consigliato
CURVA C = velocità bassa

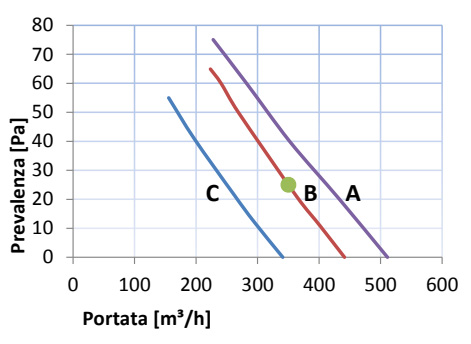

Portata e prevalenza aria Ecodry CN+/IN+ 450

Viene montato un ventilatore elettronico con inverter incorporato e motore brushless regolato da potenziometro; di fabbrica viene regolato a una velocità standard, se non è adatta si può facilmente modificare. Fare riferimento al paragrafo installazione.
CURVA A = limite massimo
CURVA B = limite consigliato

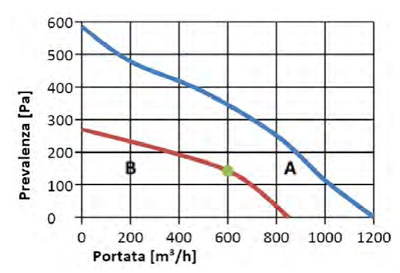

Portata e prevalenza aria Ecodry CN+ 600 con potenziometro

Viene montato un ventilatore elettronico con inverter incorporato e motore brushless regolato da potenziometro; di fabbrica viene regolato a una velocità standard, se non è adatta si può facilmente modificare. Fare riferimento al paragrafo installazione.
CURVA A = limite massimo
CURVA B = limite consigliato

Installazione

Le unità sono progettate per essere installate all’interno in posizione fissa.
Non installare l’unità all’esterno e assicurarsi che la stessa non sia esposta ad agenti atmosferici quali: pioggia, grandine, umidità e gelo.

Per la canalizzazione dell’unità si rende necessario installare la flangia di mandata a cui collegarsi. Per il suo montaggio seguire l’illustrazione a seguito:

Fissare la flangia con le 4 viti fornite.

Taglio del plenum, con un tronchesino aprire 2 dei 4 pre-tranci presenti, inserire i 2 boccagli dall'interno e fissarli dall'esterno con le 6 viti fornite

fissare con le 4 viti il plenum all'unità

Collegamento scarico condensa

Eseguire il collegamento con un tubo in gomma flessibile avente diametro interno 16 mm.
Sul tubo di scarico va eseguito un sifone avente battente almeno pari alla prevalenza in aspirazione del ventilatore come da illustrazioni a seguito:

ATTENZIONE:
L’inclinazione del tubo di scarico dovrà essere tale da far defluire in tutti i casi l’acqua dall’unità verso l’esterno. Se questo non dovesse accadere, si possono verificare tracimazioni di condensa dall’unità.

Manutenzione ordinaria

Sostituzione filtro aria Per un corretto funzionamento dell’unità è necessario periodicamente lavare il filtro aria presente nell’unità. Rimuovere le viti o il volantino come da foto a seguito, sfilare i filtri e lavarli in acqua corrente togliendo manualmente eventuali impurità che possano impedire il corretto flusso dell’aria, evitando in ogni modo di danneggiarli.

Schema semplificato di impianto di deumidificazione

li deumidificatore in versione canalizzabile viene installato in posizione centrale rispetto a tutti gli ambienti da trattare.
L'aria deumidificata, neutra o raffreddata, viene immessa in tutti gli ambienti raffrescati e viene ripresa da una griglia centrale.
