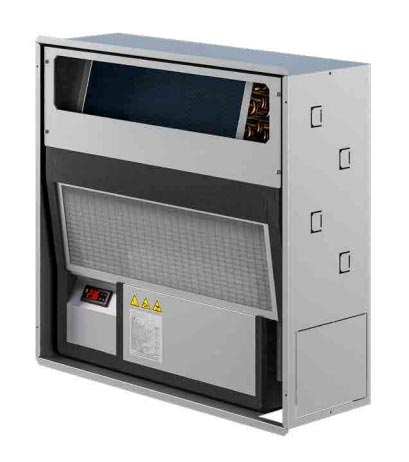

Deumidificatore da incasso a parete
Le unità Ecodry IN+/CN+, canalizzabili da controsoffitto e dotate di recuperatore di calore ad altissima efficienza (oltre il 90%), sono progettate per ambienti civili, residenziali e piccoli spazi commerciali caratterizzati da elevato carico latente e necessità di funzionamento continuo 24 ore su 24.
Ideali per edifici con sistemi radianti (a pavimento, parete o soffitto), queste unità combinano soluzioni tecniche all’avanguardia con un design gradevole. Alimentate con acqua refrigerata a 15 °C, possono deumidificare l’aria senza modificarne la temperatura, oppure, se richiesto, contribuire attivamente al raffrescamento.
Il sistema integra due scambiatori di calore per pre- e post-raffreddare l’aria trattata, mentre un condensatore a piastre rimuove il carico termico sfruttando la stessa acqua del circuito radiante. Le unità possono essere canalizzate tramite condotti rigidi o tubi flessibili.
I ventilatori elettronici, equipaggiati con motori brushless a magneti permanenti e inverter di ultima generazione, garantiscono alte prestazioni e consumi ottimizzati. L’impiego esclusivo di componenti di alta qualità nei circuiti frigoriferi, idraulici, aeraulici ed elettrici fa delle unità Ecodry IN+/CN+ una soluzione di riferimento per efficienza, affidabilità e silenziosità.
Descrizione
Caratteristiche
I deumidificatori IN+ sono progettati e costruiti in Italia rispettando elevati standard di qualità e sicurezza.
✔ Ideale per ambienti residenziali con sistemi radianti
✔ Apporto di aria neutra in versione standard (isotermica)
✔ Apporto di aria refrigerata in versione DC
✔ Gas ecologico R513a (GWP 573)
✔ Guscio in polipropilene: leggerezza ed isolamento termico
✔ Funzionamento con aria a temperatura tra 15 °C e 32 °C.
✔ Funzionamento con umidità U.R.tra 40% e 90%.
✔ Unità da incasso o murale con mobiletto a vista
✔ Compressore alternativo
✔ Scambiatori a bassa perdita di carico
✔ Batterie di raffreddamento ad alto scambio termico
✔ Ventilatori tangenziali EC a tre velocità
✔ Facile accessibilità frontale per la manutenzione
✔ Comunicazione Modbus RS485 standard
Deumidificazione per impianti radianti
ECOdry IN+ gestisce portate d'aria molto piccole in modo da evitare fastidiose correnti, tipiche dei tradizionali sistemi di condizionamento garantendo quindi il massimo comfort ambientale.
Ventilazione centrifugo di mandata
Il ventilatore di mandata è del tipo centrifugo, a doppia aspirazione a pale in avanti, con motore a tre velocità direttamente accoppiato.
Lʼaria viene aspirata dal ventilatore dalla parte posteriore dellʼapparecchio, attraversa nellʼordine il filtro, la batteria di pre-raffreddamento, lo scambiatore freddo (evaporatore),lo scambiatore caldo (condensatore), lo scambiatore del post-raffreddamento ed il ventilatore.
Le differenze tra la versione standard e DC del circuito idraulico
Il deumidificatore da incasso a parete della serie IN+, disponibile nelle versioni standard e DC, è progettato per eliminare il rischio di condensa negli impianti di raffrescamento a pavimento, a parete e a soffitto.
In particolare, i modelli DC della serie sono indicati anche per installazioni in cui è necessario fornire un ulteriore apporto di raffreddamento all’ambiente, così da compensare carichi termici particolarmente elevati.
La principale differenza tra i deumidificatori DC e i modelli standard risiede in una modifica del circuito frigorifero: grazie a questa variante, l’aria trattata non viene solo deumidificata, ma anche raffreddata. Questo consente un’integrazione efficace e mirata alla potenza frigorifera complessiva dell’impianto radiante, migliorandone le prestazioni.
Circuito idraulico e frigorifero
|
 |
|
Circuito idraulico e frigorifero
|
 |
|
Caratteristiche e modelli
| Modello Ecodry | Capacità deumidifica* l/g |
Portata frigorifera integrativa W |
Portata aria m3/h |
| IN+ 200 | 16 | - | 200 |
| IN+ 450 | 30 | - | 350 |
| IN+ 200 DC | 16 | 1356 | 200 |
| IN+ 450 DC | 30 | 2425 | 350 |
| IN+ 200** | 16 | - | 200 |
| IN+ 450** | 30 | - | 350 |
| IN+ 200 DC | 16 | 1356 | 200 |
| IN+ 450 DC | 30 | 2425 | 350 |
| Versione con insonorizzazione compressore | |||
| IN+ 200 | 16 | - | 200 |
| IN+ 450 | 30 | - | 350 |
| IN+ 200 DC | 16 | 1.356 | 200 |
| IN+ 450 DC | 30 | 2.425 | 350 |
* Condizioni di riferimento: temperatura aria: 26 °C, umidità relativa 65%, temperatura acqua 15 °C.
Progettazione
Struttura
L’unità è realizzata con struttura in lamiera preverniciata di colore bianco; gli elementi strutturali interni sono realizzati in lamiera elettrozincata per un’efficace protezione contro gli agenti corrosivi. Tutta la viteria e i sistemi di fissaggio sono realizzati in materiali non ossidabili, INOX oppure acciai al carbonio con trattamenti superficiali di passivazione.
I pannelli dell’unità sono rivestiti con materiale sintetico poliuretanico a cellule aperte per il massimo potere fonoassorbente. Il materiale impiegato è classificato in classe 1 ai sensi delle norme UL 94 ed è esente da CFC. L’unità è completamente chiusa e richiede l’accesso solo dal fronte per i modelli verticali o da sotto e dal fianco per i modelli orizzontali. L’accesso al vano compressore è agevolato dalla presenza di un pannello amovibile che permette di operare completamente liberi da ostacoli.

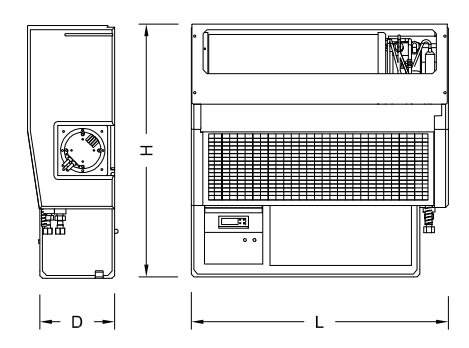

Dimensionali
| Ecodry IN+* | L mm |
H mm |
D mm |
P kg |
| 200 | 730 | 720 | 245 | 24 |
| 200 DC | 26 | |||
| 450 | ||||
| 450 DC | 28 |
*I dimensionali valgono anche per le versioni insonorizzate
Portata e prevalenza d'aria

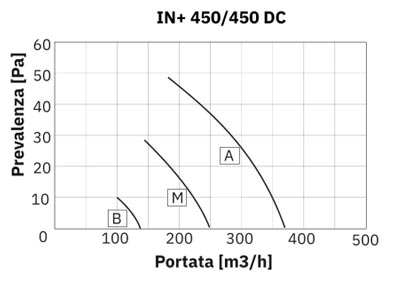

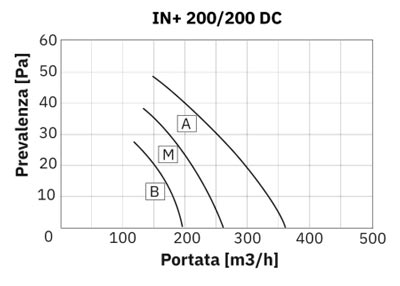

Le unità sono dotate di un ventilatore EC a 3 velocità e sono impostate di fabbrica sulla velocità media (modificabile nel menu installatore). I seguenti grafici mostrano le curve suddivise per modello.
Le 3 differenti curve nei diagrammi rappresentano:
CURVA «A» = alta velocità
CURVA «M» = media velocità
CURVA «B» = bassa velocità
Perdite di carico del circuito idraulico
Nei seguenti grafici sono illustrate le perdite di carico del circuito idraulico per gli Ecodry CN+ e Ecodry IN+. I grafici sono suddivisi per tipologia della macchina (isotermica e DC per integrazione in freddo).
I numeri delle curve si riferiscono alle taglie, ovvero:
- 200 = Ecodry IN+ 200/200 DC
- 450 = Ecodry IN+ 450/450 DC

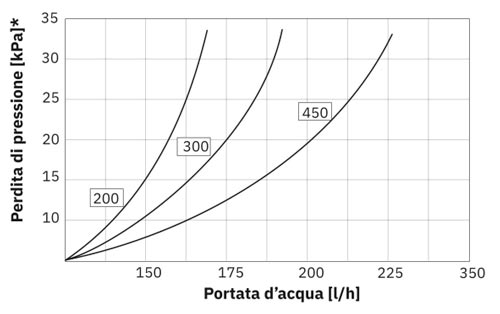

Versione isotermica
*Perdita di pressione del circuito idraulico

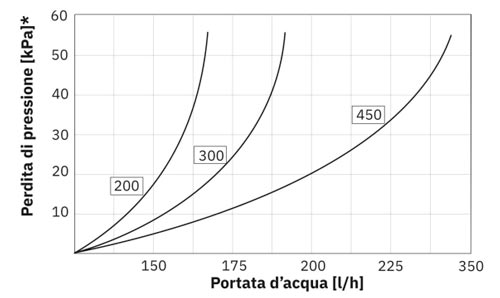

Versione DC
*Perdita di pressione del circuito idraulico
Installazione
Installazione di Ecodry IN+
Le unità sono progettate per essere installate all’interno in posizione fissa. Viene raccomandata l’installazione di uno strato isolante (materassino) da interporre sempre tra la lamiera del cassero dell’unità al fine di evitare trasmissioni di rumore e vibrazioni.
L’unità verticale nasce per essere posizionata dentro il suo cassero [opzionale]; non è quindi predisposta per essere canalizzata in mandata, ne in aspirazione. Per diverse applicazioni in cui l’unità non viene posizionata dentro il cassero può essere montata la flangia di mandata [opzionale]; per il suo montaggio fare riferimento al montaggio per l’unità 300 orizzontale.
Manutenzione ordinaria
Sostituzione filtro aria Per un corretto funzionamento dell’unità è necessario periodicamente lavare il filtro aria presente nell’unità. Rimuovere le viti o il volantino come da foto a seguito, sfilare i filtri e lavarli in acqua corrente togliendo manualmente eventuali impurità che possano impedire il corretto flusso dell’aria, evitando in ogni modo di danneggiarli.
