Accumulo inerziale a stratificazione
Gli accumuli inerziali a stratificazione della serie PS e PSR permettono di stoccare energia termica per far fronte a prelievi caratterizzati da andamento variabile senza che questo si ripercuota sul rendimento dei generatori di calore.
Sono serbatoi combinati idonei alla produzione di acqua calda sanitaria, con scambiatore esterno, ed all’accumulo inerziale per l’impianto di riscaldamento.
Possono essere collegati ad impianti centralizzati, impianti solari a circolazione forzata ed equipaggiati di ulteriori sistemi di integrazioni.
Questo serbatoio aumenta la capacità dell’impianto e migliora la durata delle macchine frigorifere ad esso collegate riducendo il numero di avviamenti delle macchine stesse.
Descrizione
Caratteristiche tecniche
L'innovativo accumulo solare PS - PSR
offre rendimenti molto elevati grazie alle sue componentistiche performanti.
- Serbatoio interno in acciaio al carbonio non trattato
- Setto di stratificazione
- Isolamento a coppella in PU rigido
- Rivestimento esterno in sky colorato
- Elevato numero di connessioni idrauliche possibili
- Scambiatore a serpentino inferiore fisso (PSR)
- Ampio serpentino inferiore in acciaio al carbonio (PSR)

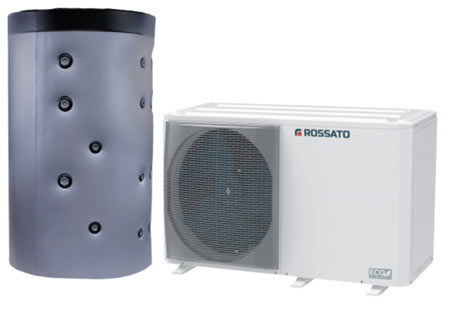

Accumuli inerziali e pompe di calore
I generatori in pompa di calore devono sempre essere abbinati ad accumuli inerziali per ridurre i cicli di accensione e spegnimento ed assicurare alti SCOP.
Per sfruttare le pompe di calore con COP elevati si devono utilizzare terminali di impianto in bassa temperatura e si deve abbassare la temperatura di produzione di ACS.
Gli accumuli PS e PSR permettono di combinare il volume inerziale e di ACS in un unico serbatoio e con i numerosi attacchi è possibile immettere acqua calda a livelli diversi a seconda che la pompa di calore stia lavorando in modalità riscaldamento o acqua calda sanitaria.

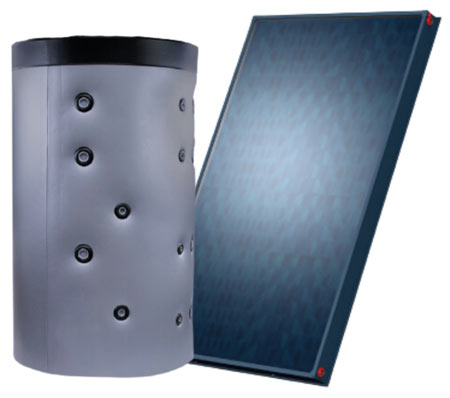

Impianti solari con accumuli inerziali
L’energia degli impianti solari termici può essere sfruttata sia per la produzione di acqua calda sanitaria che per l’integrazione al riscaldamento.
Questi impianti richiedono generose superfici di scambio al serpentino come accade negli accumuli PSR.
Per aumentare la resa degli impianti solari è importante mantenere una buona stratificazione dell’acqua in funzione del suo livello termico: gli attacchi degli accumuli PSR insieme alla presenza del setto di stratificazione lo rendono possibile
Accumuli inerziali e generatori a biomassa
I generatori di calore a biomassa producono energia termica sia per il riscaldamento che per l’acqua calda sanitaria.
In funzione del tipo di generatore il funzionamento può essere discontinuo e la presenza dell’accumulo riduce i cicli di accensione e spegnimento assicurando rendimenti medi stagionali elevati.
Il volume di accumulo richiesto dipende dal tipo di alimentazione del generatore, di tipo automatico o manuale, ma non è mai inferiore ai 20 l per kW di potenza nominale del generatore.
Caratteristiche e modelli
Modelli |
Capacità | Serpentino inferiore m2 |
Contenuto acqua Serp. inferiore l |
Temperatura massima |
PS 500 | 489 l | - | - | 95°C |
PS 800 | 732 l | - | - | 95°C |
PS 1000 | 1000 l | - | - | 95°C |
PS 1500 | 1449 l | - | - | 95°C |
PS 2000 | 2054 l | - | - | 95°C |
PS 3000 | 2959 l | - | - | 95°C |
PSR 500 | 489 l | 1,8 | 10,4 | 95°C |
PSR 800 | 732 l | 2,6 | 14,6 | 95°C |
PSR 1000 | 1000 l | 3,8 | 14,6 | 95°C |
PSR 1500 | 1449 l | 3,8 | 21,6 | 95°C |
PSR 2000 | 2054 l | 3,8 | 21,6 |
95°C |
Progettazione
Caratteristiche tecniche | U.M | 500 | 800 | 1000 |
Capacità totale | l | 489 | 732 | 1000 |
Isolamento Coppella | mm | 100 | 100 | 100 |
Altezza tot. con isolamento | mm | 1775 | 1800 | 2190 |
Diametro esterno con isolamento | mm | 850 | 990 | 990 |
Peso a vuoto | kg | 120 | 170 | 190 |
Pressione max. di esercizio riscaldamento | bar | 3 | ||
Temperatura max. di esercizio dell'accumulo | °C | 95 |

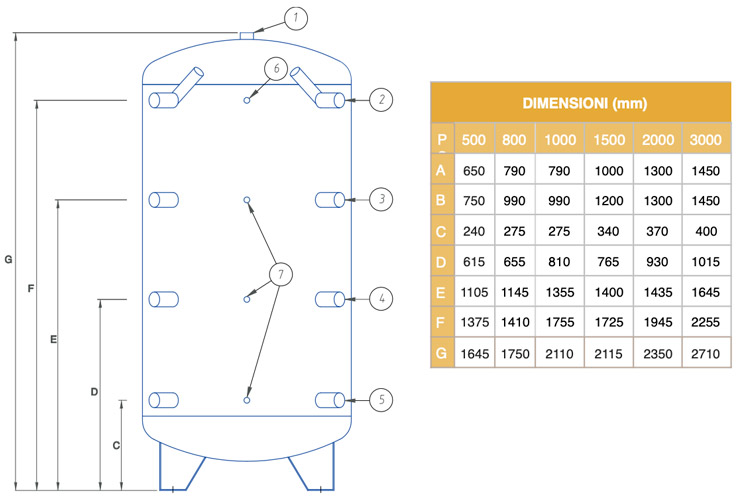

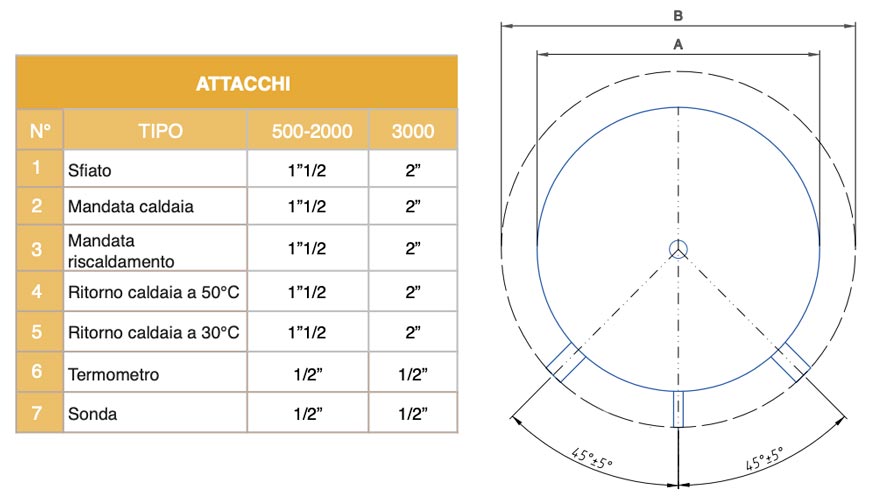

Dimensionali PS

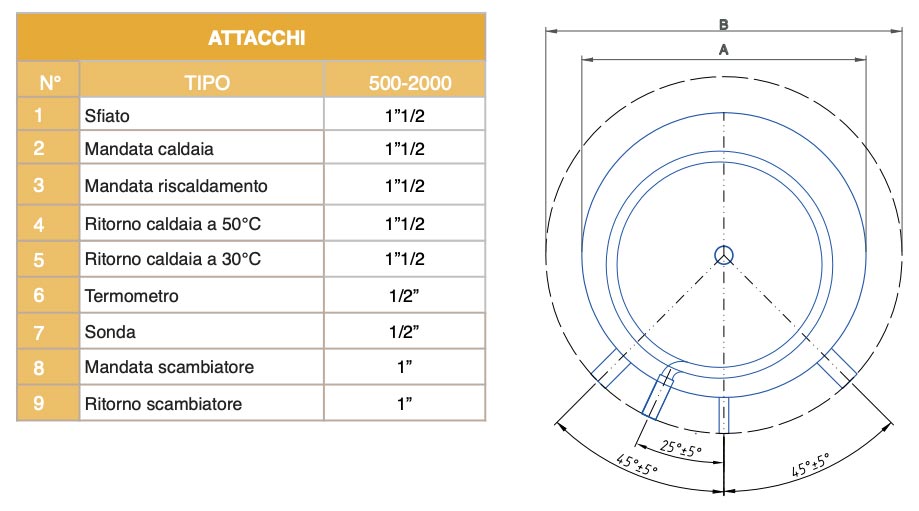

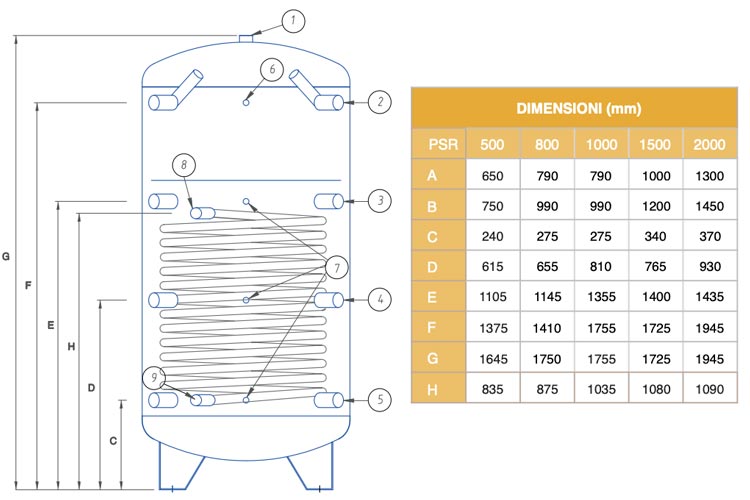

Dimensionali PSR
Schemi

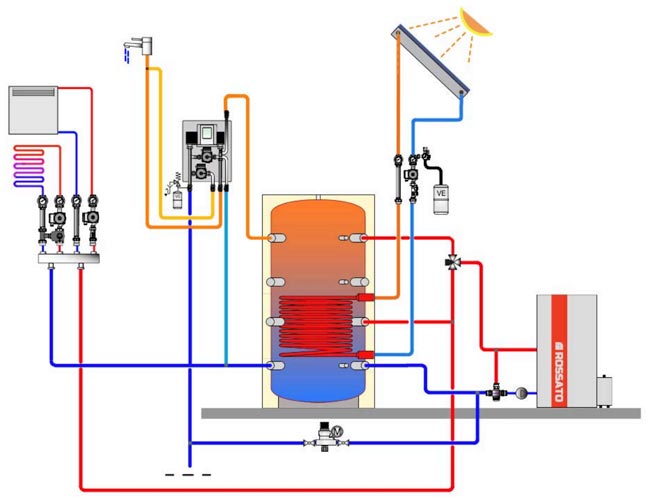

Esempio di impianto:
Impianto solare con caldaia a pellet per riscaldamento piscina sportiva e ACS con accumulo multienergia
